深圳阿珂法提供系列的儀器、探頭和附件,專為變壓器應用而設計,用于實現油浸電力變壓器內部溫度的在線監測?;谏榛壖夹g(shù)的光纖溫度監測系統讓您充分體會光纖傳感技術帶來的優勢,可提供精確、可靠、及時的變壓器內部溫度測量;變壓器溫度探頭經過特殊設計完美兼容變壓器制作工藝流程,同時充分考慮安裝的便捷性。經驗證實傳統使用模擬模型計算得到的溫度可能與使用光纖測溫技術直接測量的溫度存在偏差。而利用光纖技術直接測量的熱點溫度,才是理解溫升的基準。

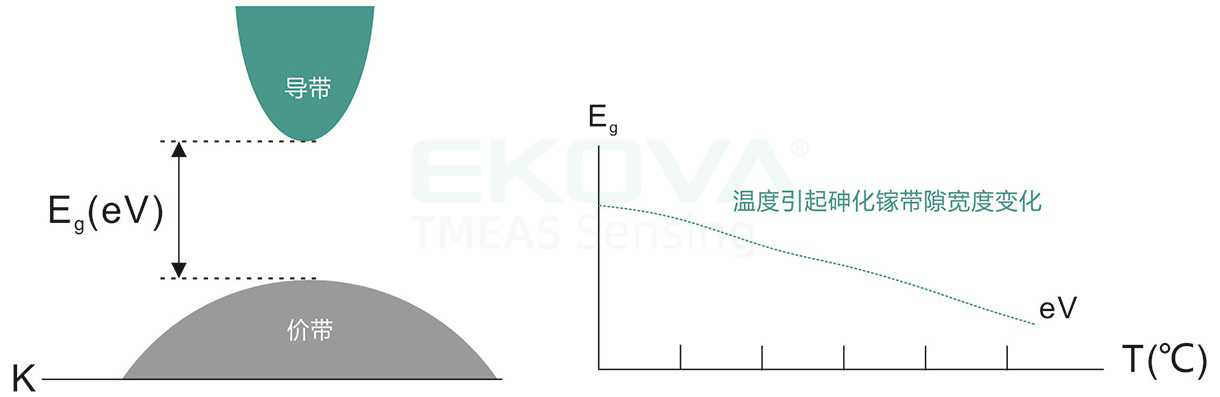

砷化鎵是一種直接帶隙半導體材料,導帶和價帶間存在一個帶隙能量Eg,當入射光子能量大于帶隙能量Eg時,光子被吸收;當入射光子能量小于帶隙能量Eg時,光子不被吸收。因此,當光通過砷化鎵半導體時,較短波長的光,由于具有較大的頻率和較高的能量,被吸收;較長波長的光,由于具有較小的頻率和較低的能量,不被吸收。

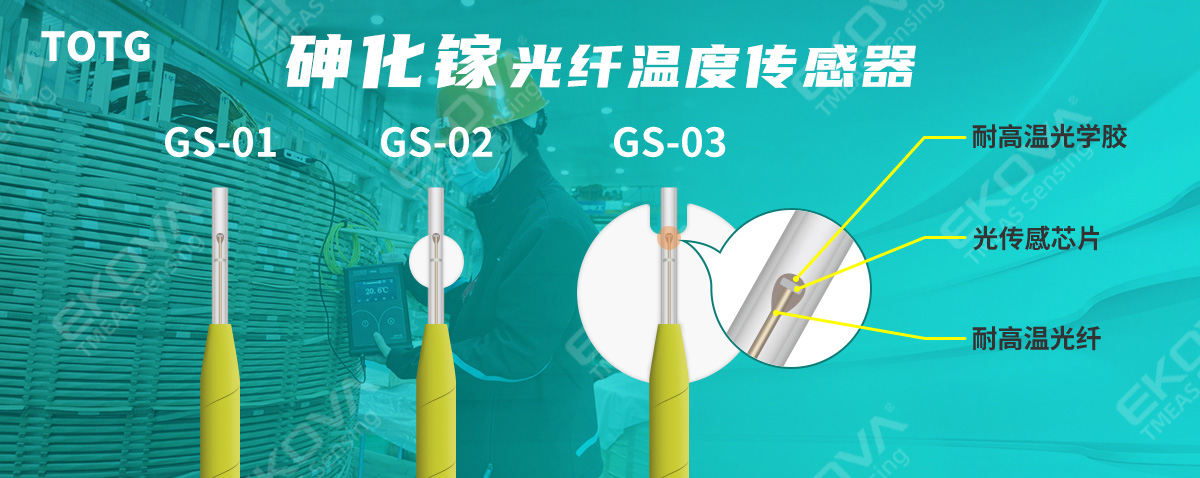

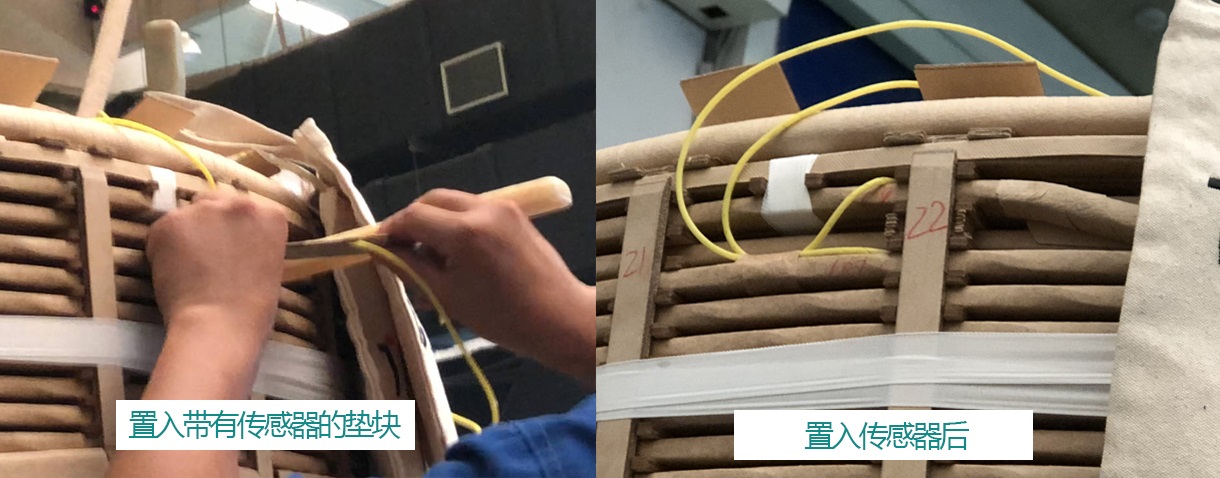

利用此原理,在砷化鎵晶體材料一面設置一個反射鏡,使用一束寬譜光源照射砷化鎵材料,通過分析返回光的光譜可解析出晶體材料所處位置的真實溫度。在砷化鎵光纖外設置螺旋護套+開孔管的方式,確保壓器油能順利浸入,探頭位置設置多種固定方式以適配不同大小變壓器的繞組測溫。將待測繞組熱點位置的層間墊塊更換成帶有砷化鎵光纖溫度傳感器的墊塊,對該點進行溫度實時在線監控。

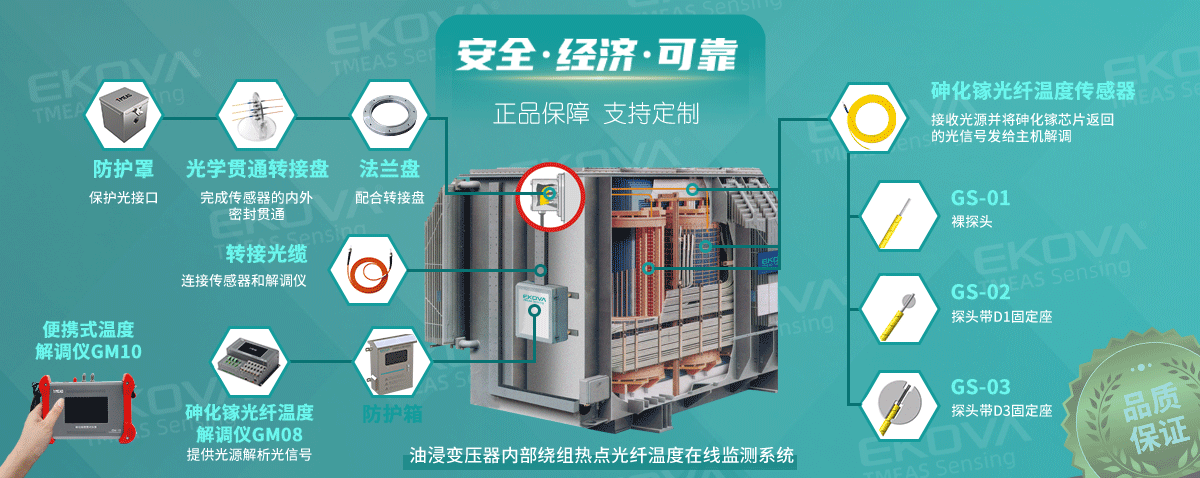

將傳感器直接布置在繞組層間后通過轉接盤引出到解調儀,解調儀解調出溫度后輸出到后臺軟件或第三方系統,完成油變繞組熱點的實時監控。
實時監測變壓器繞組“熱點”溫度
評估變壓器運行狀態,增強系統可靠性。
實時監測變壓器運行狀態中溫度信息
及時有效控制負荷,優化變壓器負載運行配置。
長期在線監測變壓器溫度變化趨勢
構建檔案,實現事前管理和風險預測。
高峰負荷運行時,及時的監測報警信息
可防止變壓器過熱而出現非計劃性、突發性的故障。
提供動態、實時、安全、可靠的信息
及時啟動冷卻系統,延長變壓器使用壽命。
有效評估和優化變壓器的設計與制作工藝
通道數 | 4~16 |
測溫范圍 | -40℃~260℃ |
分辨率 | 0.1℃ |
溫度精度 | ±1℃(±1%FS) |
響應速度 | 250ms |
特殊功能 | 自校準、自診斷 |
通訊協議 | Modbus RTU/TCP-IP,IEC61850(選配) |
模擬量輸出 | 4-20mA |
Websever | 選配 |
繼電器 | C型8個,系統繼電器1個 |
數據存儲 | 8GB |
顯示 | 7寸TFT彩色顯示屏(1280*800) |
供電 | DC 24V |
功耗 | <15W |
接頭類型 | ST |
最小彎曲半徑 | 短期10mm,長期17.5mm |
長度要求 | 光纜長度500米以下不影響測溫性能 |
護套材質 | PTFE |
電磁干擾 | 完全免疫 |
油中絕緣性能 | 雷電沖擊(ASTM D3426)>22kV/mm及工頻耐壓(ASTM D149)滿足要求 |
油中兼容性 | ASTM D3455-2011《材料與礦物絕緣油相容性的標準試驗方法》 |
溫度監測準確實時
在線、實時、直接、準確地監測變壓器“繞組內部熱點”溫度。
監測手段安全
傳感器無導體結構,傳感器通過權威檢測機構的檢測并有測試報告,油中絕緣性能(ASTM D3426及ASTM D149)、油中兼容性(ASTM D3455-2011)等關鍵指標滿足標準需求。
系統自診斷
基于光譜分析的測量方式,系統實時對光鏈路狀態進行監控、提醒并做自增益。溫度異常時可判斷是實際溫度變化或是測溫系統異常,測溫性能不受光源劣化、光纖彎折強度等相關參量變化影響。
柔韌性好
傳感器采用125um石英光纖,尺寸小,彎曲半徑可小至10mm,安裝過程中不易受損。
通道間任意互換
測溫芯片(砷化鎵芯片)基于微納加工工藝,一致性高,通道間可任意互換。
傳感器壽命長
砷化鎵溫度傳感器為絕緣材料,性能穩定,可靠性高,可長期在油式環境中使用,與變壓器同壽命。
溫度監測準確實時

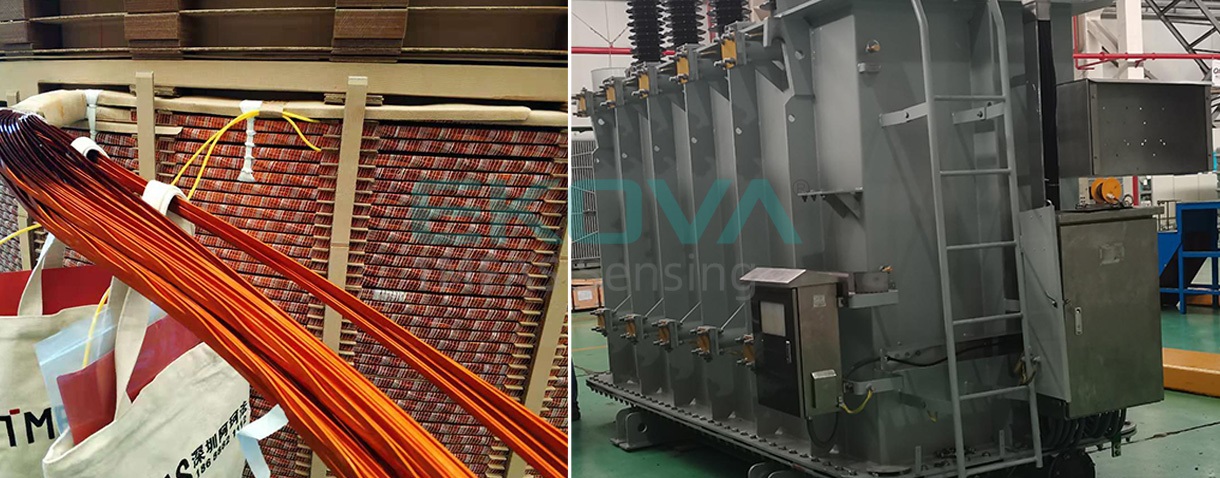

項目名稱:四川某某工業園區某220kV變電站新建工程
變壓器型號:SZ11-63000/220kV三相雙繞組電力變壓器
數量:4臺
測溫位置:高壓A、B、C低壓a、b、c各1個點,鐵芯1個點,油溫1個點,合計測量8個點。
目前狀態:變壓器已投運
設備名稱 | 型號 | 數量 | 備注 |
砷化鎵光纖溫度解調儀 | GM-08 | 1 | 標準通道數:6、8、9、12、16(其他通道數可配置) |
砷化鎵光纖溫度傳感器 | GS-03 | 4~16 | 標準長度:3、5、8米(特殊長度可定制) |
光纖貫通器轉接盤 | OP-01 | 1 | 標準通道數:6、8、9、12、16(其他通道數可配置),含密封圈 |
法蘭盤 | RF-01 | 1 | |
轉接光纜 | EC-01 | 4~16 | 標準長度:3、5、8米(特殊長度可定制) |
防護罩 | CB-02 | 1 | |
防護箱 | PB-02 | 1 | |
系統軟件 | Tmeas OTG | 1 | 必配,預裝于GM-08系統中 |
應用軟件 | Tmeas GW/Tmeas LOG | 1 | 選配 |
