產品名稱:轉接光纜EC-01

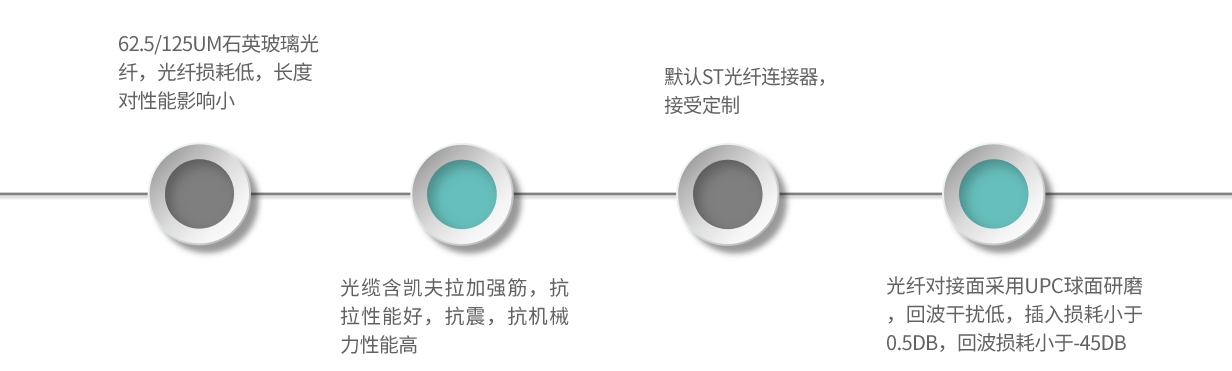

產品特點:石英玻璃光纖,光纖損耗??;抗拉抗震性能好;抗機械性能高。
正品保障
量身定制
多年行業沉淀
轉接光纜也稱延長光纜,用于與光纖傳感器對接,以延長光纖傳感器總長度的光學延長轉接纜。EC01的光纜外護套采用低煙無鹵材質,護套內部有凱夫拉加強筋。纜身柔軟,抗拉性能好,適用于外部有防護管的場景使用。
轉接光纜也稱延長光纜,用于與光纖傳感器對接,以延長光纖傳感器總長度的光學延長轉接纜。
光纖使用純度極高的石英玻璃,光纖外部增加防護套后組成光纜,光纜兩端帶有兩個光纖連接器,連接器類型可以為ST、SC或LC。光纖連接器是將光纖內置在兩個端面精密研磨的陶瓷插針內部,通過對準兩個陶瓷插針使兩根光纖的軸心對準,以使從光纖傳感器輸出的光能最大限度地耦合到轉接光纜中,使光鏈路對系統造成的影響最小。

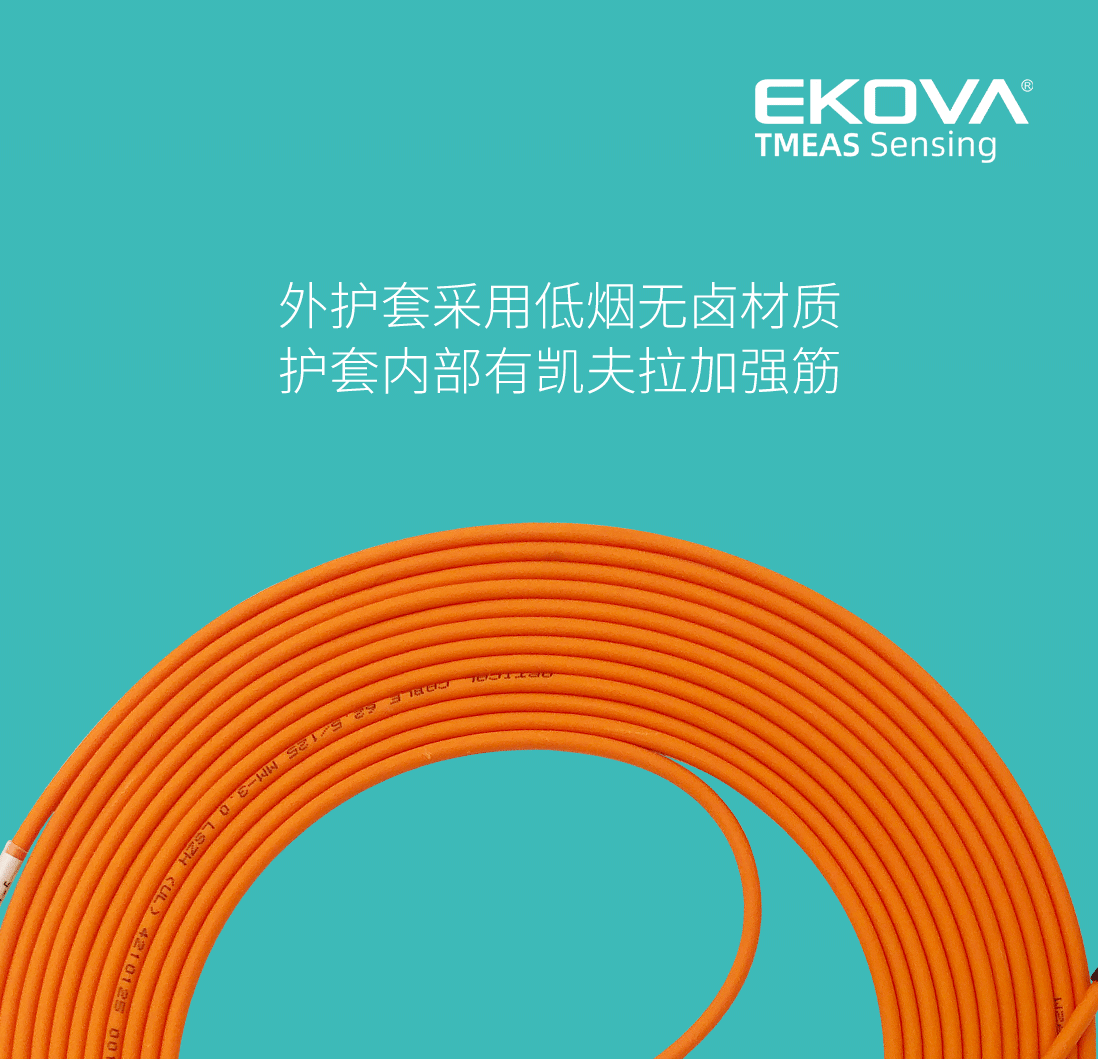

EC-01的光纜外護套采用低煙無鹵材質,護套內部有凱夫拉加強筋。纜身柔軟,抗拉性能好,適用于外部有防護管的場景使用。
規格參數
使用環境 | -40℃~90℃ |
光纖連接器類型 | ST |
光纖類型 | 62.5um模場 |
連接器插損 | <0.5dB |
光纜損耗 | <3.0dB/km |
回波損耗 | <-45.0dB |
最小彎曲半徑 | 短期10mm,長期17.5mm |
長度要求 | 光纜長度500米以下不影響測溫性能 |
護套材質 | LSZH |
電磁干擾 | 完全免疫 |
光纜外徑 | 3.0mm |
光纜抗拉 | 長期200N,短期400N |
連接器體與光纜抗拉 | 50N/15s |
光纜壓扁力 | 長期200N/10cm,短期400N/10cm |
電磁干擾 | 完全免疫 |

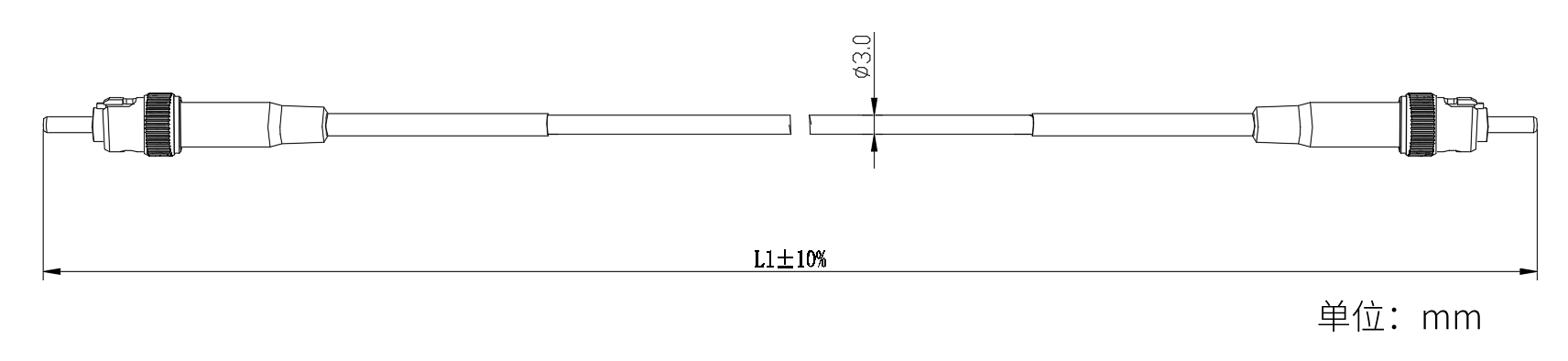

外形結構

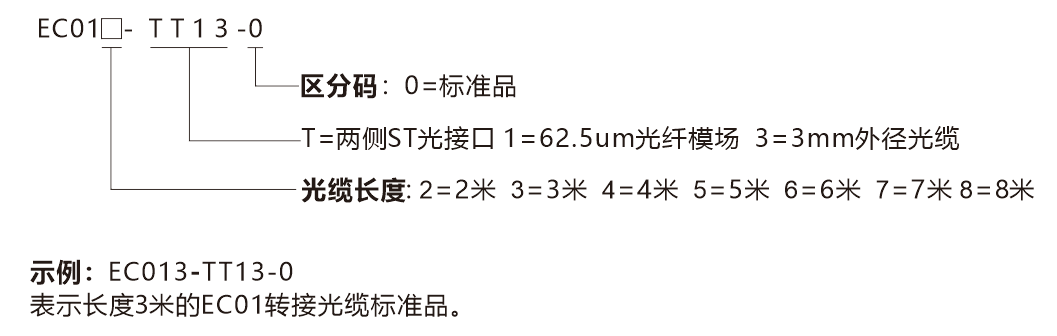

選型說明
● 油浸變壓器繞組熱點光纖溫度在線監測;
● 封閉母線等室內高壓設備。
