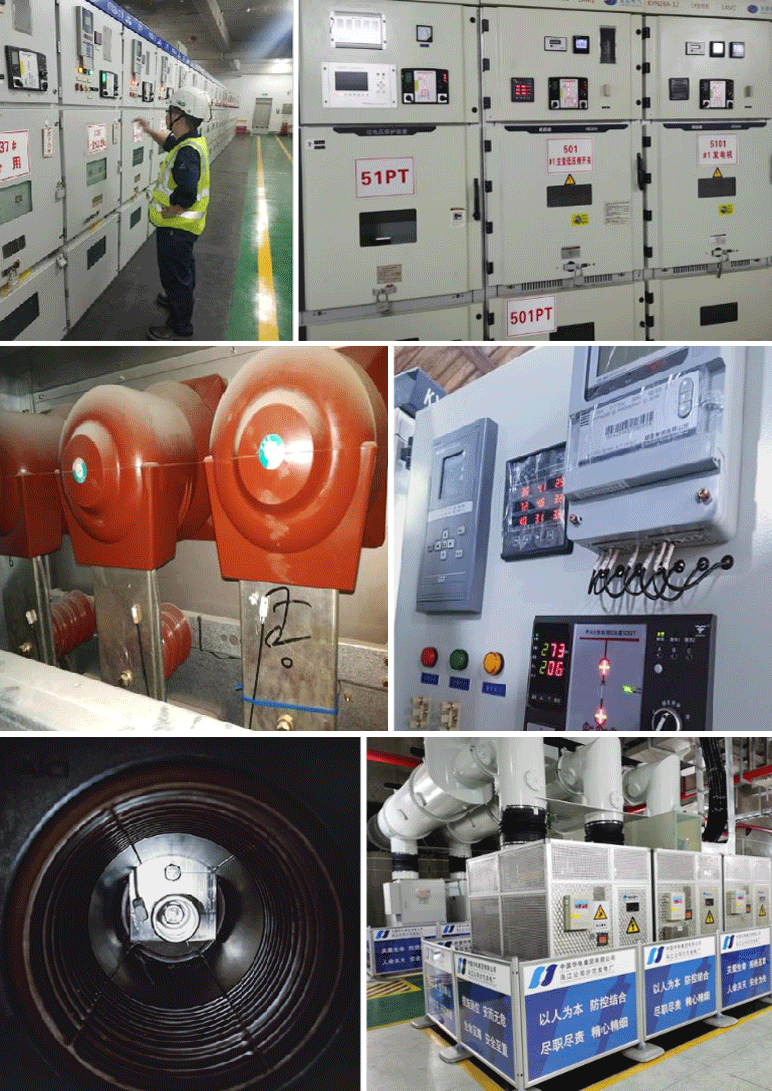

開關柜、箱式變電站、母線電纜橋架等是最重要的電氣設備組成部分，其動靜觸頭、母線接頭、電纜接頭等長期處于高電壓、大電流的工作狀態下，易出現表面氧化腐蝕、緊固螺栓松動、觸點和連接處老化等問題，這些問題會導致接觸電阻增大，引起溫度升高，造成電氣安全事故。TOSC電氣熱點熒光光纖溫度在線監測裝置利用先進的熒光光纖溫度傳感器技術，可以動態、實時、安全、精準地提供設備運行“熱點”溫度信息，防止設備過熱而出現突發性的安全事故，實現設備由“定期維修”向“狀態檢修”的智能模式轉變。
隨著人們對設備的信息化、無人化、智能化需求越來越高，TOSC電氣熱點熒光光纖溫度在線監測裝置利用先進的熒光光纖溫度傳感器技術，可動態、實時、安全、精準地提供設備運行“熱點”溫度信息，防止設備過熱而出現突發性的安全事故，實現設備由“定期維修”向“狀態檢修”的智能模式轉變。
可實時監測設備“熱點”溫度
增強系統可靠性。
可實時監測設備運行狀態中溫度信息
及時有效控制負荷，優化設備負載運行配置。
高峰負荷運行時，及時的監測報警信息
防止設備過熱而出現突發性的安全事故。
可提供動態、實時、安全、可靠的信息
及時啟動冷卻系統，延長設備使用壽命。
可長期在線監測設備溫度變化趨勢
構建檔案，實現事前管理和風險預測。
測溫范圍 | -30℃~150℃ |
分辨率 | 0.1℃ |
精度 | ±1℃ |
響應時間 | ≤200ms |
溫度校準 | 系統自校準、自診斷、全壽命期間保持在標準范圍內 |
通信協議 | Modbus RTU協議 |
供電 | AC 220V |
系統功耗 | ＜20W |
顯示 | 12通道液晶屏顯示 |
供電 | DC 220V |
功耗 | ＜5W |
光接口類型 | FC |
對外通信 | RS 485 |
通訊協議 | 標準Modbus RTU協議 |
光接口類型 | FC |
探針直徑 | 3mm |
最小彎曲半徑 | 15mm |
| 電磁干擾 | 本質免疫 |
熒光溫度傳感器屬于全光測量裝置
只有光信號沒有電信號，是真正的無源探頭。
絕緣耐壓性高
該傳感器在30cm對地絕緣測試中，可耐受140kV工頻電壓，超出國標水平的達3.4倍（見西高所檢測報告）。
對電磁干擾本質免疫
檢測準確性和數據傳輸?shù)姆€(wěn)定性完全不受影響。
防污閃能力強
傳感器采用耐污性能強的硅纖外套或聚四氟乙烯外套被覆，確保系統的安全性。
真正分布式架構，穩定性高
各測溫單元之間彼此獨立，互不影響，不會因?yàn)橐粋€環節的影響而導致整個系統的失效，具備良好的魯棒性，可靠而穩定。
感溫材料具有高可靠性
溫度傳感器的感溫物質為稀土材料，該材料的長期穩定，已成功應用于設備監測超過30年的使用壽命。
準確定位測量
感溫探針體積?。?mm），可準確定位安裝位置。
測溫周期小于，實時性高
測溫周期小于1秒鐘，可充分保證報警的及時性。

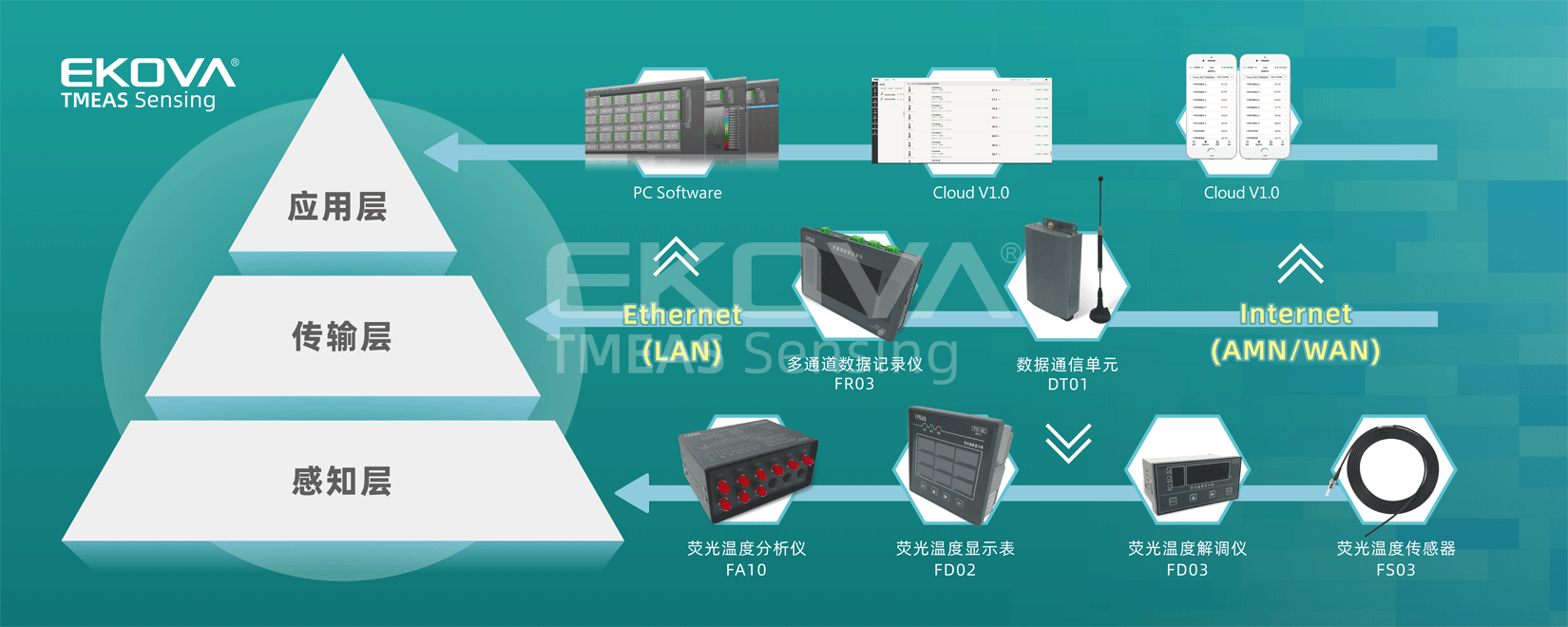

| 設備名稱 | 型號 | 數量 | 備注 |
熒光傳感器 | FS-03 | 6~12 | 長度：3、5、8 米（特殊長度可定制） |

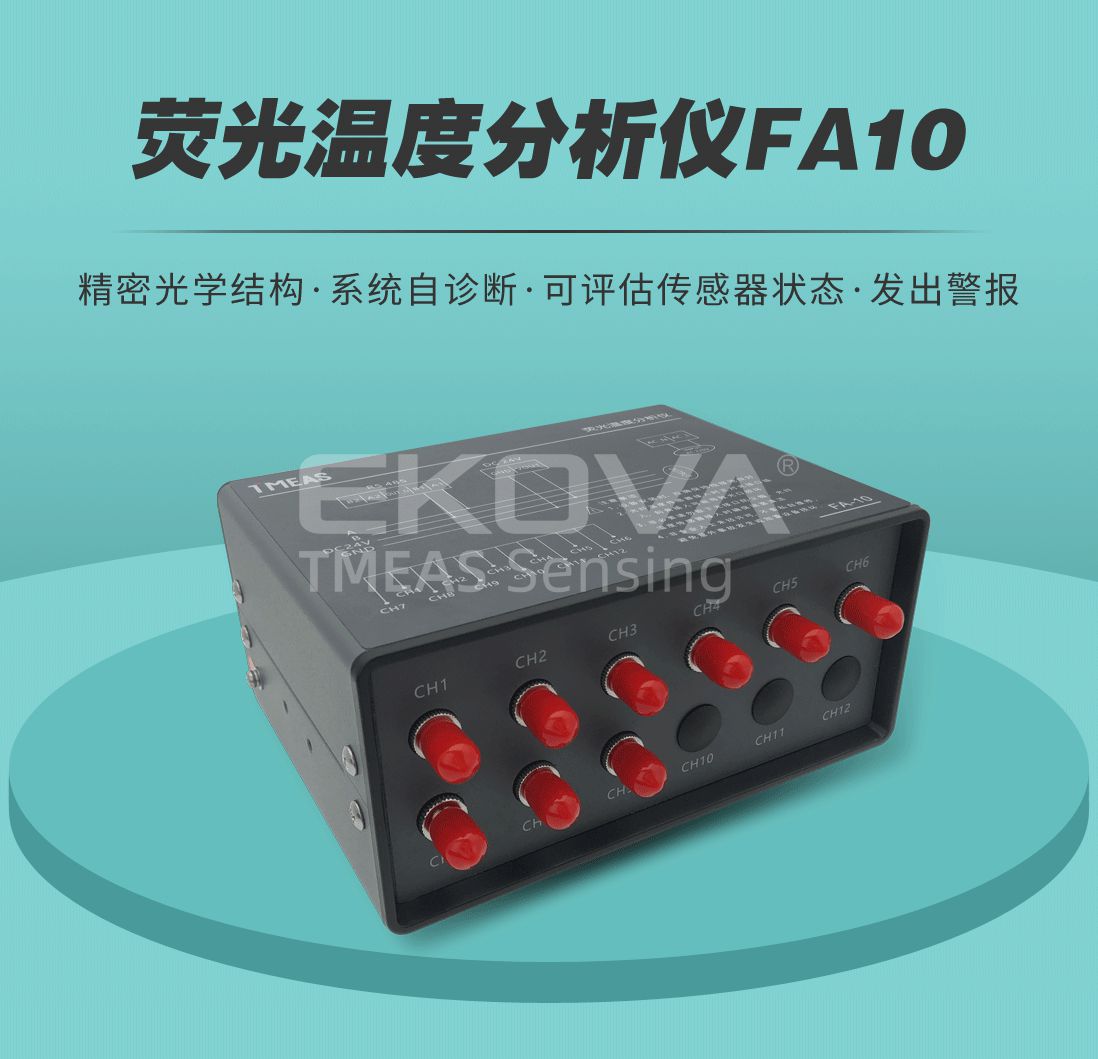

熒光光纖溫度分析儀 | FM-06 | 3選1 | 標準通道：6通道 |
| FM-10 | 標準通道：9-12（可配置） | ||
FA-10 | 標準通道：9-12（可配置） | ||
熒光溫度顯示器 | FD-01 | / 3選1 | 選配；液晶觸摸屏顯示、后期改造安裝方便 |
熒光溫度顯示器 | FD-02 | 選配；多通道高亮數碼管同時顯示，嵌入式安裝 | |
熒光溫度顯示器 | FD-03 | 選配；高亮數碼管輪巡顯示，體積小巧 | |
數據通訊單元 | DT-01 | / | 選配 |
多通道數據紀錄儀 | FR-03 | / | 選配 |
系統軟件 | Tmeas FE | 6~12 | 必配，預裝于FA-10 設備中 |
應用軟件 | Tmeas OSC | / | 選配 |
云平臺 | Tmeas OSC Cloud | / | 選配 |
