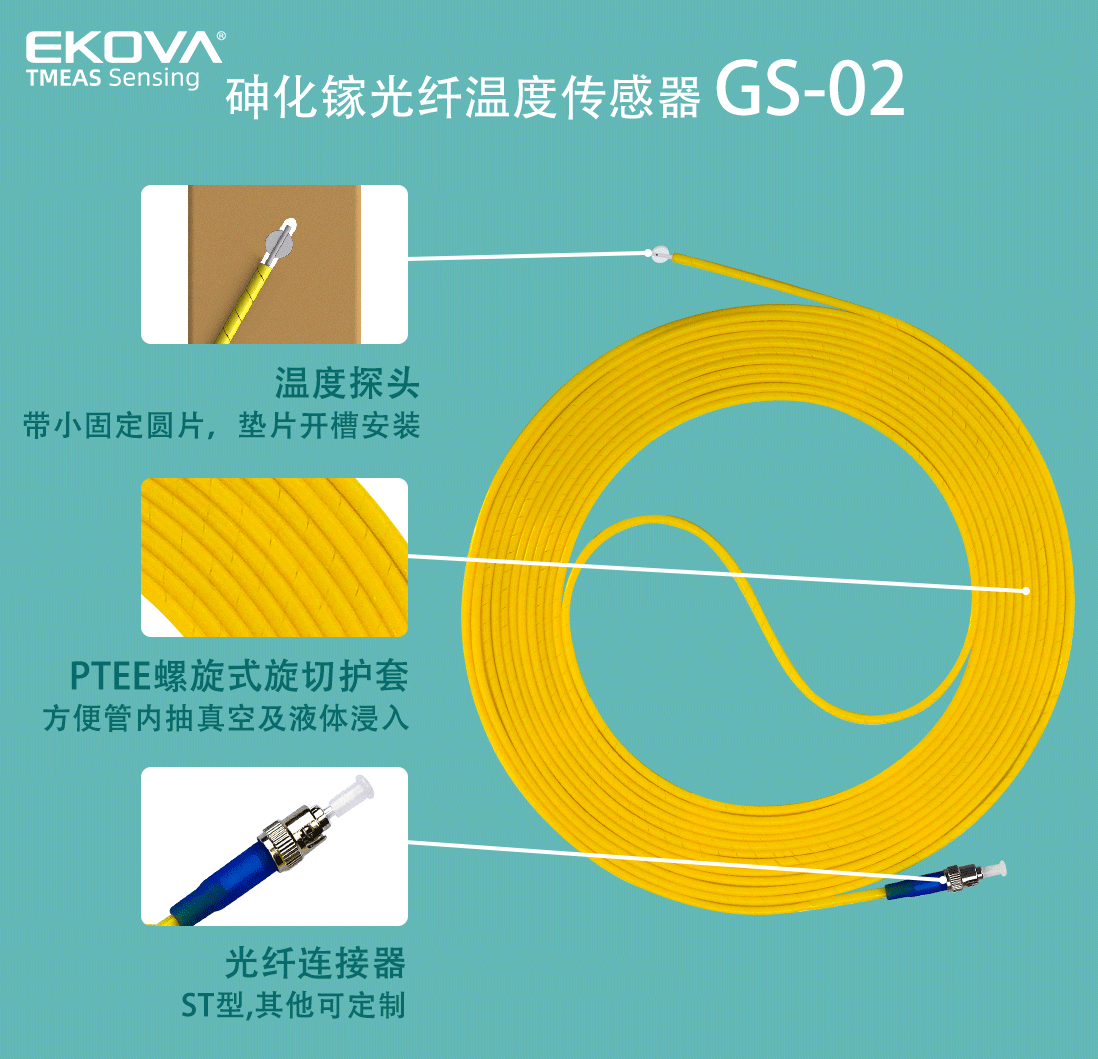

GS-02傳感器外護套采用PTFE螺旋式旋切護套,內部為PTFE開孔套管,方便管內抽真空及液體浸入。傳感器固定座采用卡口設計,內護套卡入并粘接在固定坐上。紙質的固定座電性能高,性能穩定,尤其適用于油浸變壓器繞組熱點溫度在線監測。

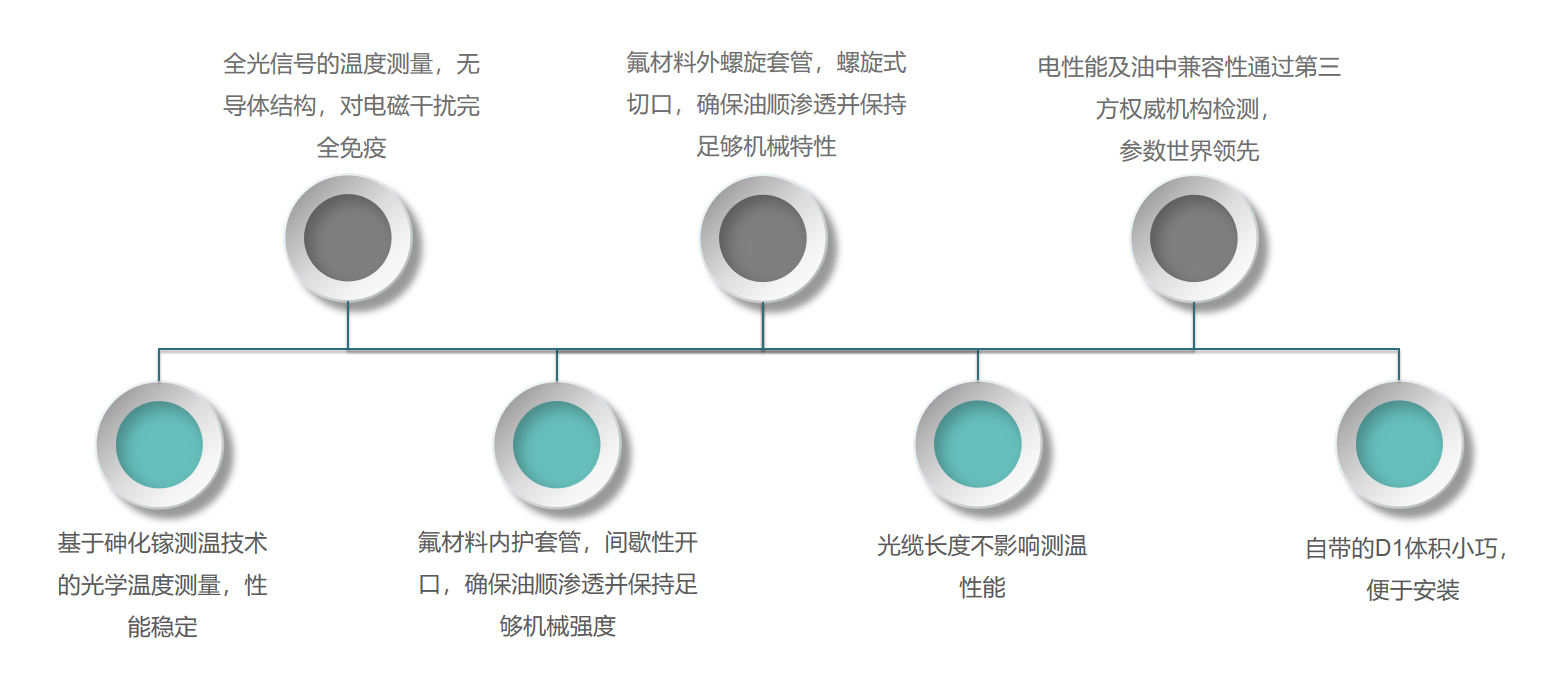

砷化鎵光纖溫度傳感器是使用砷化鎵做為感溫物質制成的溫度傳感器。利用砷化鎵半導體材料光學帶隙寬度變化導致光吸收邊界偏移與溫度相關的特性,使用光做為媒介,石英玻璃光纖做為傳導介質,將砷化鎵晶體與石英玻璃封裝為一體而制成。傳感器無導體結構,對電磁干擾完全免疫,重復性好,精度高,響應快,壽命長??蓱?yīng)用于對產品壽命及抗干擾有嚴格要求的領域,如RFI、EMI、NMR、RF、微波、超高壓設備、腐蝕性液體等環境。
GS-02傳感器外護套采用PTFE螺旋式旋切護套,內部為PTFE開孔套管,方便管內抽真空及液體浸入。傳感器固定座采用卡口設計,內護套卡入并粘接在固定坐上。紙質的固定座電性能高,性能穩定,尤其適用于油浸變壓器繞組熱點溫度在線監測。
測溫范圍 | -40℃~260℃ |
響應時間 | <0.25s |
光纖連接器類型 | ST |
最小彎曲半徑 | 短期10mm,長期17.5mm |
長度要求 | 光纜長度1000米以下不影響測溫性能 |
光纜耐受溫度 | -100℃~260℃ |
光纜直徑 | 3.2mm |
探頭類型 | 裸探頭+紙固定座 |
護套材質 | PTFE旋切管+間歇開口內護套管 |
化學性能 | 抗化學腐蝕,可長期應用于變壓器油、煤油、透平油等 |
電磁干擾 | 完全免疫 |
電性能 | 雷電沖擊(油中)>22kV/mm,工頻耐壓(油中)>10.8kV/mm |

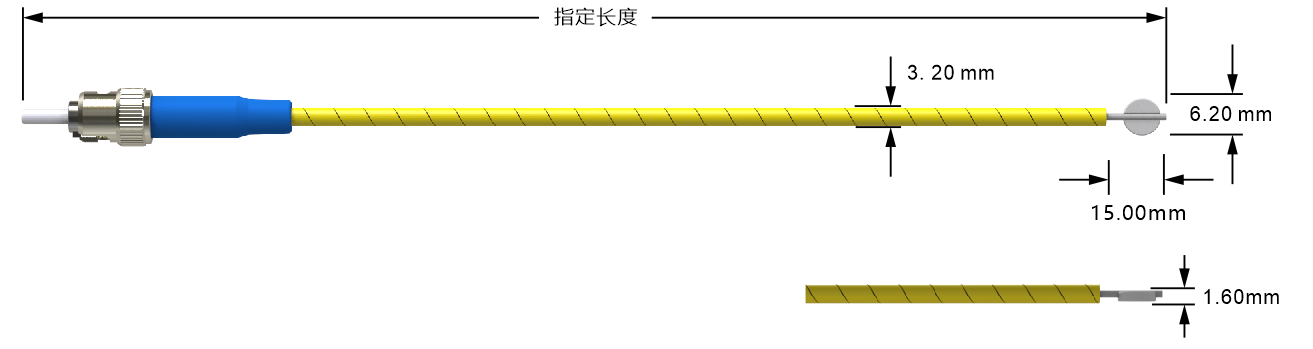

外形結構

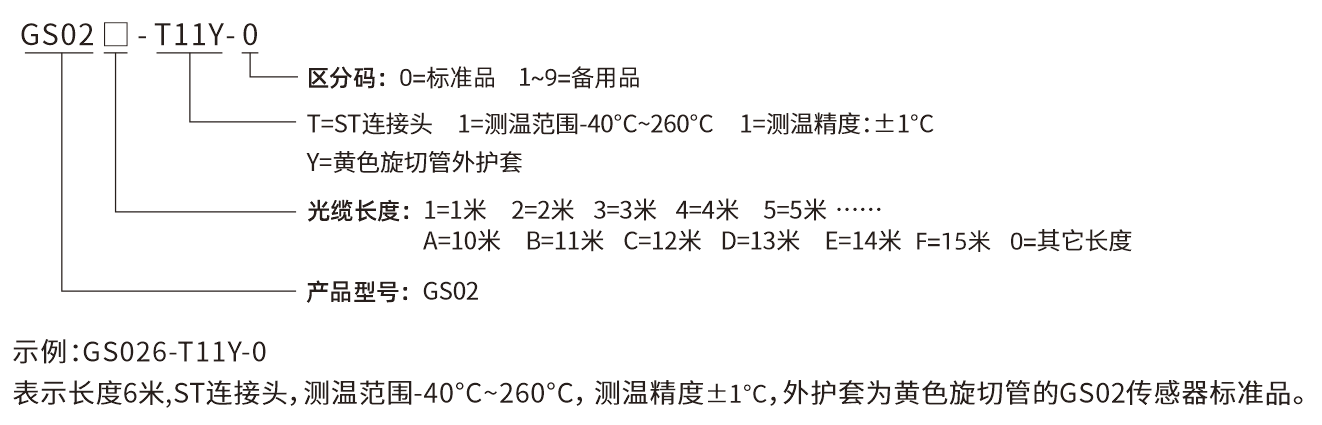

選型說明
● 油浸變壓器繞組熱點溫度監測
● GIS內部熱點溫度監測
● 油中溫度監測
● 真空環境溫度監測
