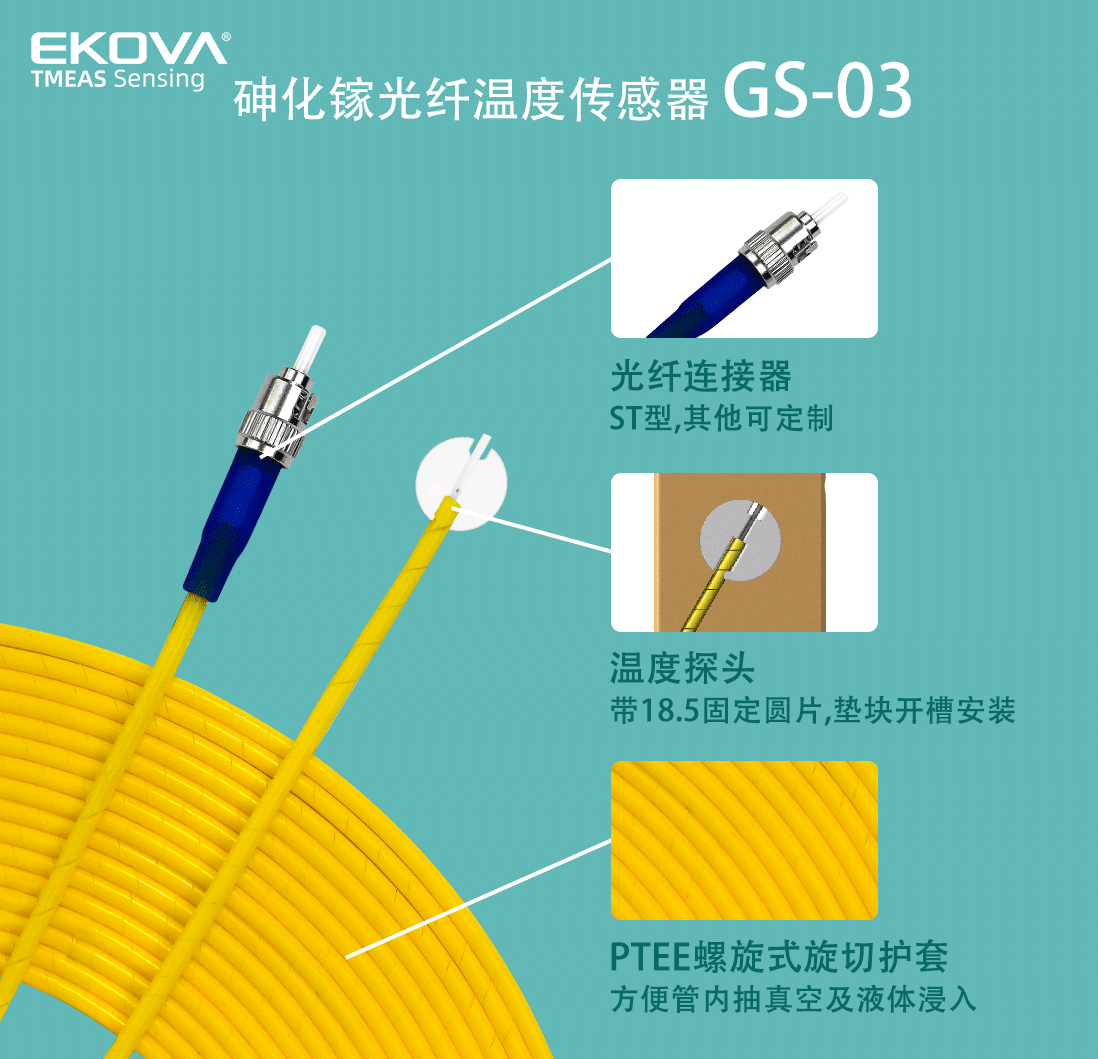

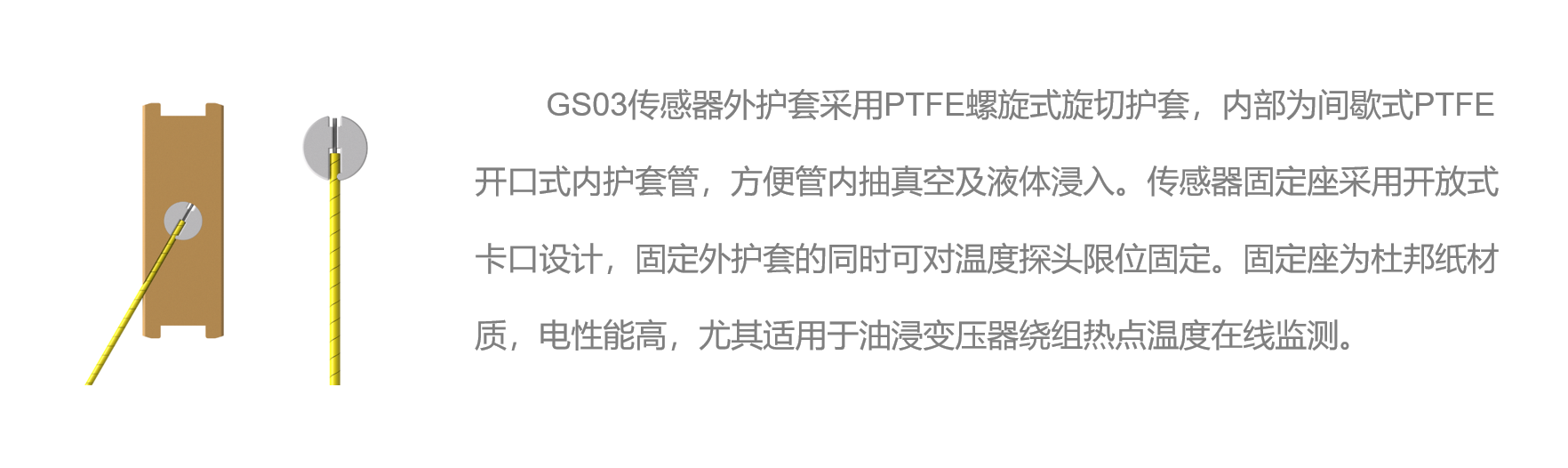

GS-03傳感器外護套采用PTFE螺旋式旋切護套,內部為PTFE開孔套管,方便管內抽真空及液體浸入。傳感器固定座采用開放式卡口設計,固定外護套的同時可對溫度探頭限位固定。紙質的固定座電性能高,性能穩定,尤其適用于油浸變壓器繞組熱點溫度在線監測。

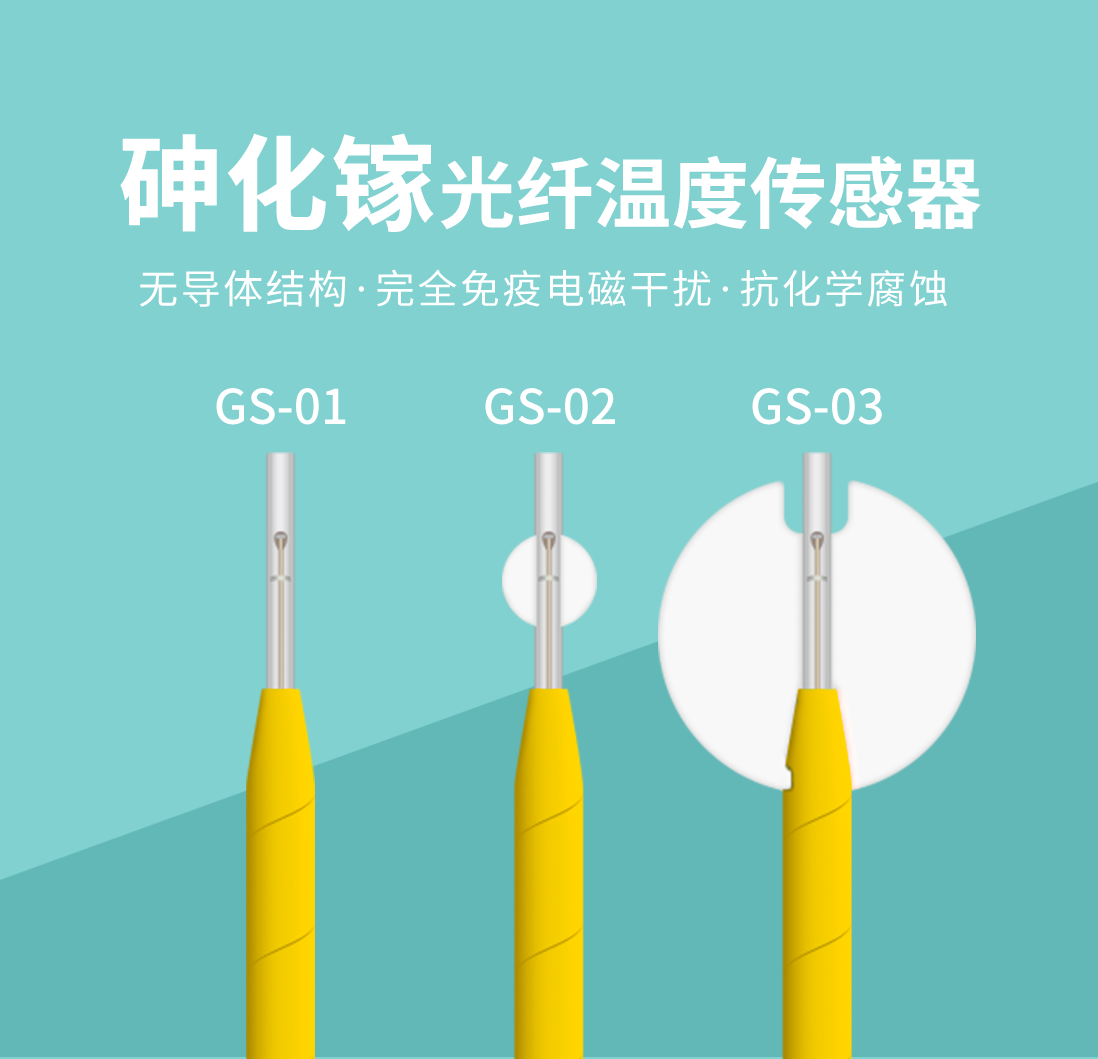

砷化鎵光纖溫度傳感器是基于砷化鎵制成的光纖溫度傳感器。利用砷化鎵半導體材料光學帶隙寬度變化導致光吸收邊界偏移與溫度相關的特性,使用光做為媒介,石英玻璃光纖做為傳導介質,將晶體與石英玻璃封裝為一體而制成。傳感器無導體結構,對電磁干擾完全免疫,重復性好,精度高,響應快,壽命長(壽命超過30年)??蓱?yīng)用對壽命及抗干擾有嚴格要求的領域,如RFI,EMI,NMR,RF,微波,超高壓設備,腐蝕性液體內等環境。
測溫范圍 | -40℃~260℃ |
響應時間 | <0.25s |
光纖連接器類型 | ST(接受定制) |
最小彎曲半徑 | 短期10mm,長期17.5mm |
長度要求 | 光纜長度500米以下不影響測溫性能 |
光纜直徑 | 3.0mm |
探頭類型 | 裸探頭+紙固定座 |
護套材質 | PTFE旋切管+間歇開口內護套管 |
化學性能 | 抗化學腐蝕,可長期應用于變壓器油、煤油、透平油等 |
電磁干擾 | 完全免疫 |
光纜抗拉 | >55N |
油中絕緣性能 | 雷電沖擊(ASTM D3426)及工頻耐壓(ASTM D149) 滿足要求 |
油中兼容性 | ASTM D3455-2011《材料與礦物絕緣油相容性的標準試驗方法》色度(ASTM D 1500及SH/T0168),水分(GB/T7595-2017),界面張力(GB/T 6541-1986),擊穿電壓(GB/T 507-2002),介質損耗因數(GB/T 5654-2007),酸值(GB/T 264-1983),色度(SH/T 0168-1992),微水(GB/T 7600-2014) |

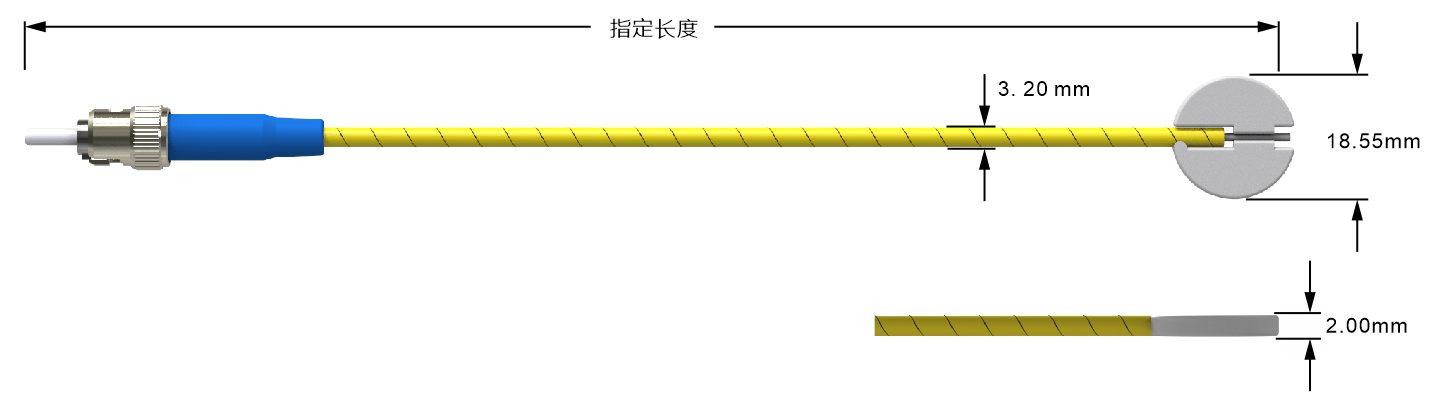

外形結構

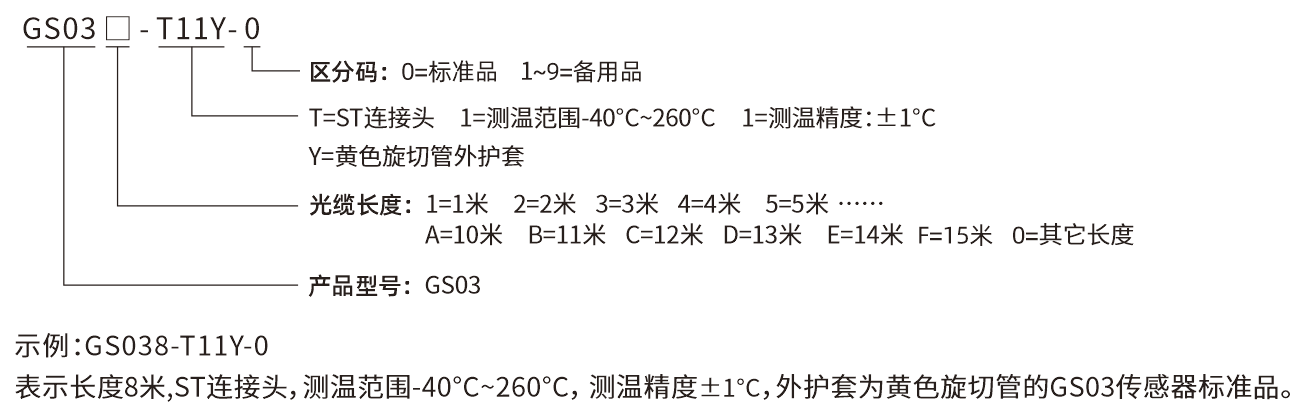

選型說明
● 油浸變壓器繞組熱點溫度監測。
● GIS內部熱點溫度監測。
● 油中溫度監測。
● 真空環境溫度監測。
