用于油浸變壓器內部熱點溫度的在線監測;外護套采用PTFE螺旋外護套管,內部有PTFE間歇性開口式內護套管,使其浸入液體能滲透入護套管內,抗拉、抗震動性能優異,傳感器主體采用開放式封裝,絕緣性能高,適配于真空干燥工藝,油浸環境。

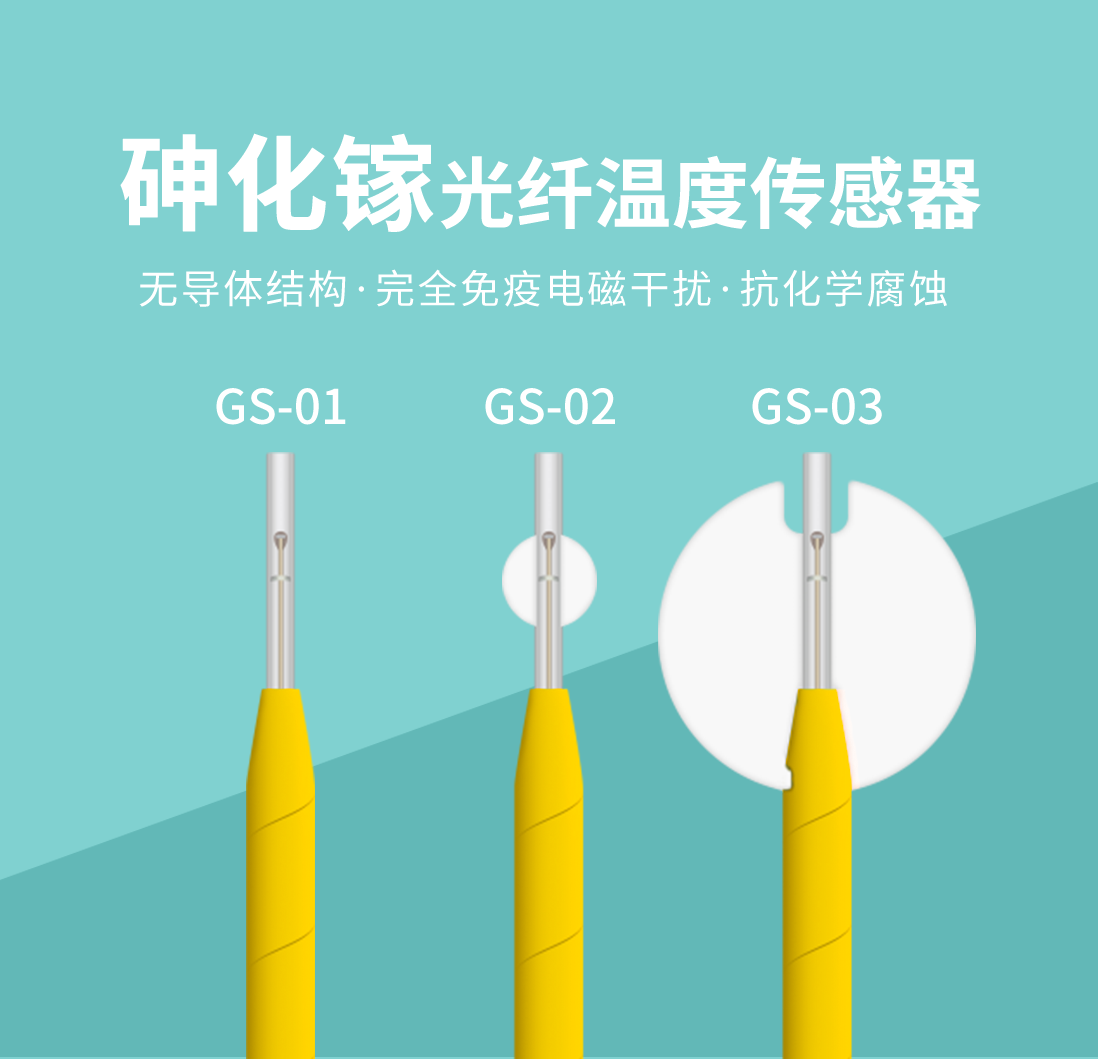

砷化鎵光纖溫度傳感器是使用砷化鎵做為感溫物質制成的溫度傳感器。利用砷化鎵半導體材料光學帶隙寬度變化導致光吸收邊界偏移與溫度相關的特性,使用光做為媒介,石英玻璃光纖做為傳導介質,將砷化鎵晶體與石英玻璃封裝為一體而制成。傳感器無導體結構,對電磁干擾完全免疫,重復性好,精度高,響應快,壽命長??蓱?yīng)用于對產品壽命及抗干擾有嚴格要求的領域,如RFI、EMI、NMR、RF、微波、超高壓設備、腐蝕性液體等環境。

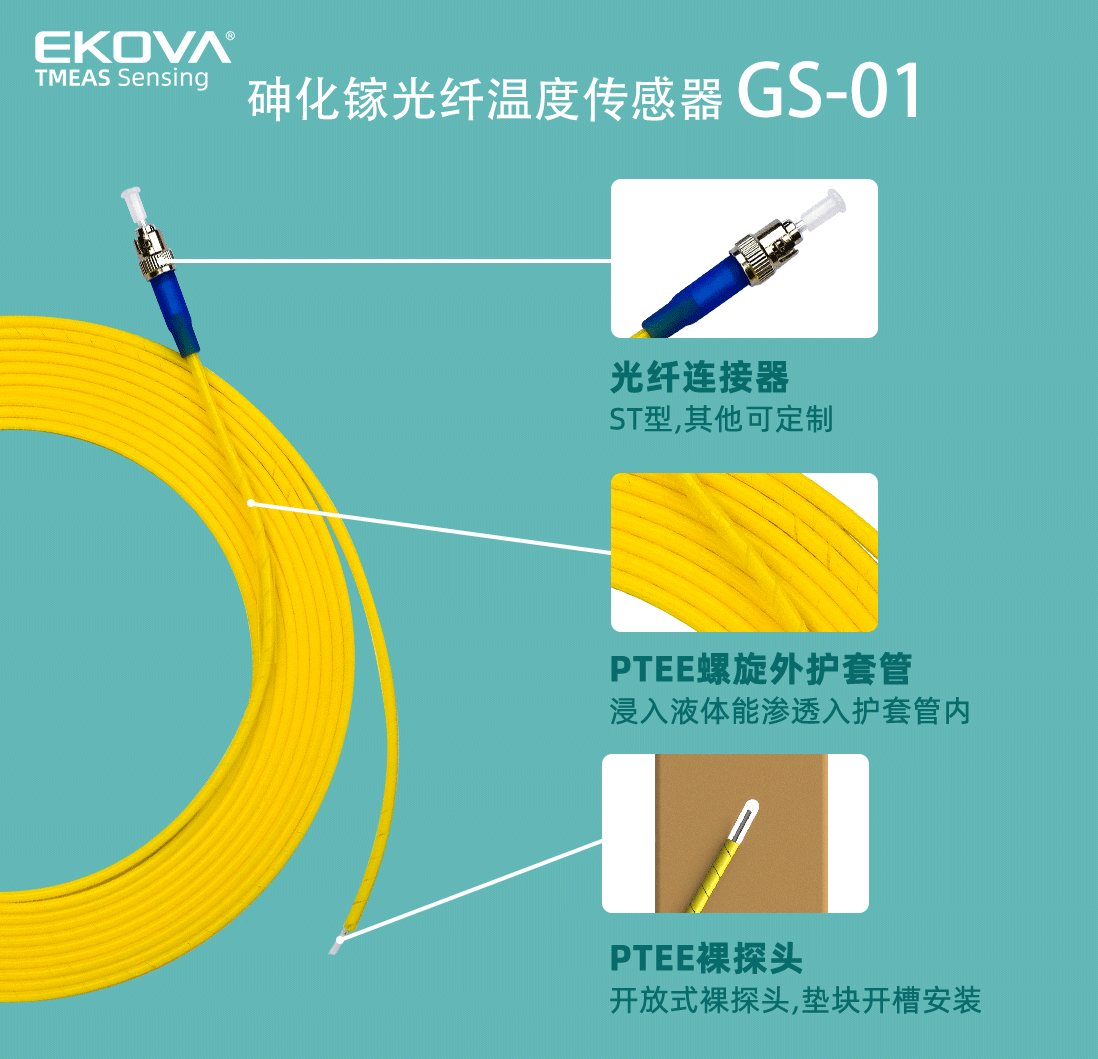

GS-01傳感器外護套采用PTFE螺旋外護套管,內部為PTFE開孔套管,方便管內抽真空及液體浸入。探頭位置開放式封裝,體積更小。適用于真空場景浸入式測量。
測溫范圍 | -40℃~260℃ |
響應時間 | <0.25s |
光纖連接器類型 | ST |
最小彎曲半徑 | 短期10mm,長期17.5mm |
長度要求 | 光纜長度500米以下不影響測溫性能 |
光纜直徑 | 3.0mm |
探頭類型 | 1.2mmPTFE裸探頭 |
護套材質 | PTFE旋切管+PTFE開孔套管 |
化學性能 | 抗化學腐蝕,可長期應用于變壓器油、煤油、透平油等 |
電磁干擾 | 完全免疫 |
光纜抗拉 | >55N |
油中絕緣性能 | 雷電沖擊(ASTM D3426)及工頻耐壓(ASTM D149) 滿足要求 |
油中兼容性 | ASTM D3455-2011《材料與礦物絕緣油相容性的標準試驗方法》色度(ASTM D 1500及SH/T0168),水分(GB/T7595-2017),界面張力(GB/T 6541-1986),擊穿電壓(GB/T 507-2002),介質損耗因數(GB/T 5654-2007),酸值(GB/T 264-1983),色度(SH/T 0168-1992),微水(GB/T 7600-2014) |

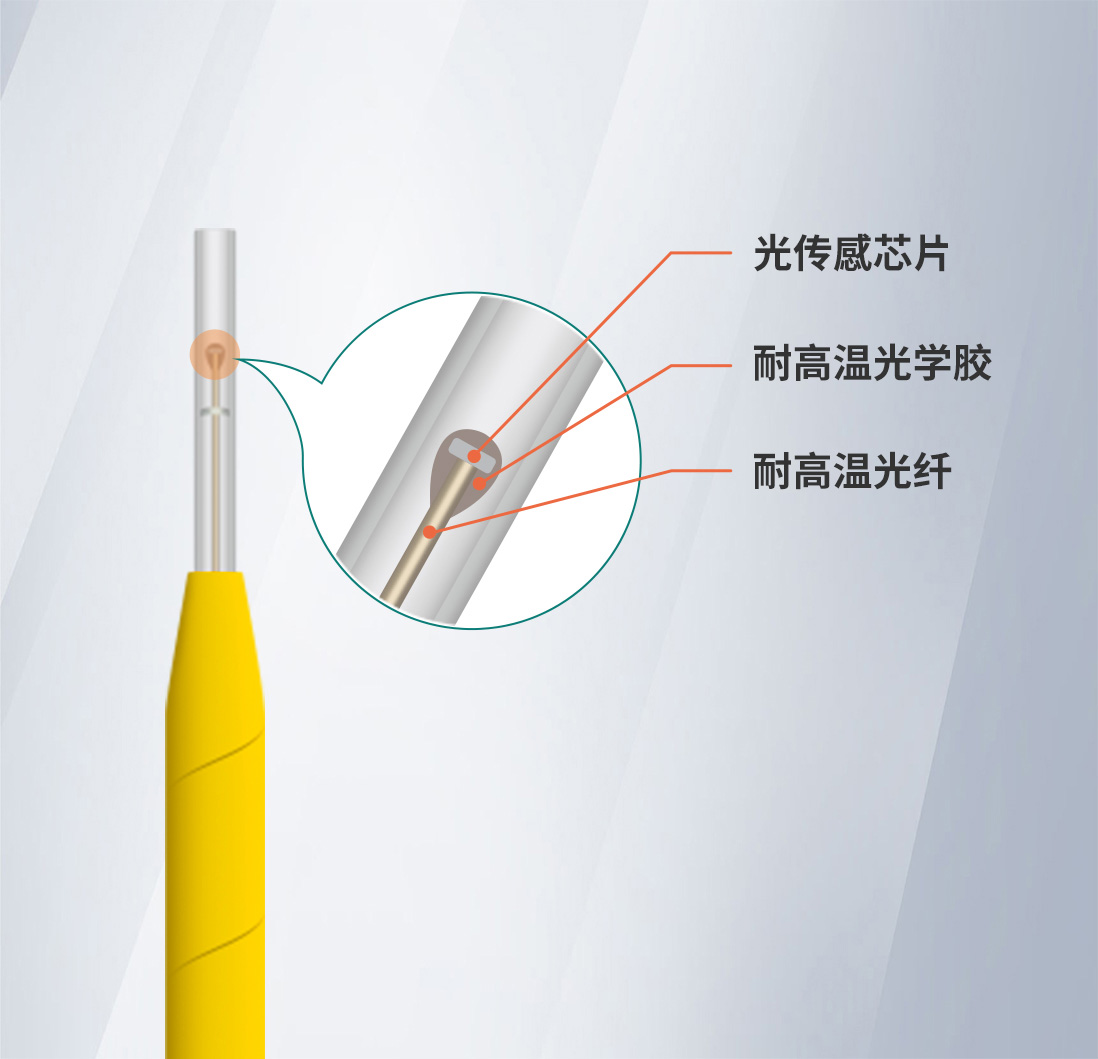

外形結構

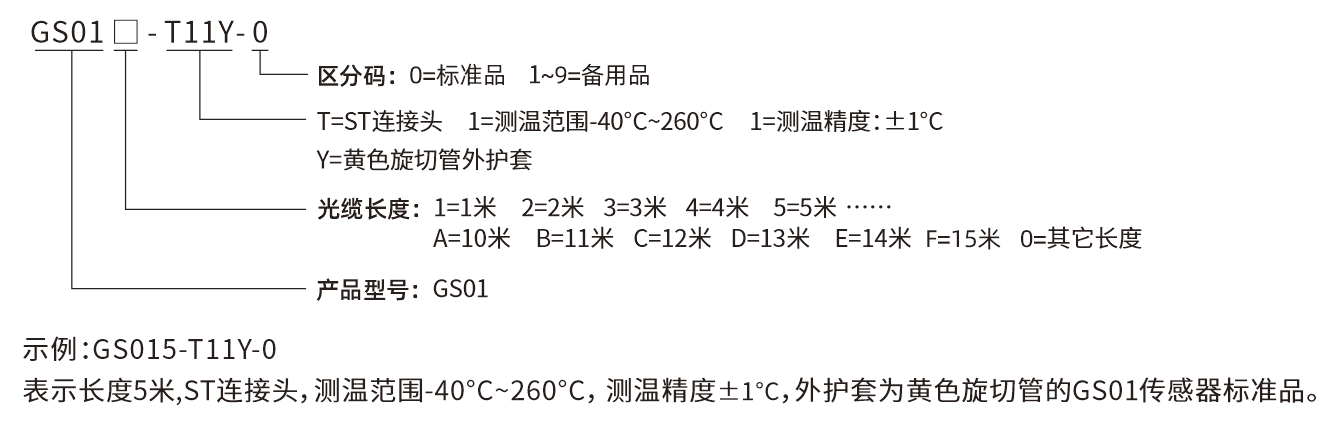

選型說明
● 油浸變壓器繞組熱點溫度監測。
● GIS內部熱點溫度監測。
● 油中溫度監測。
● 真空環境溫度監測。
