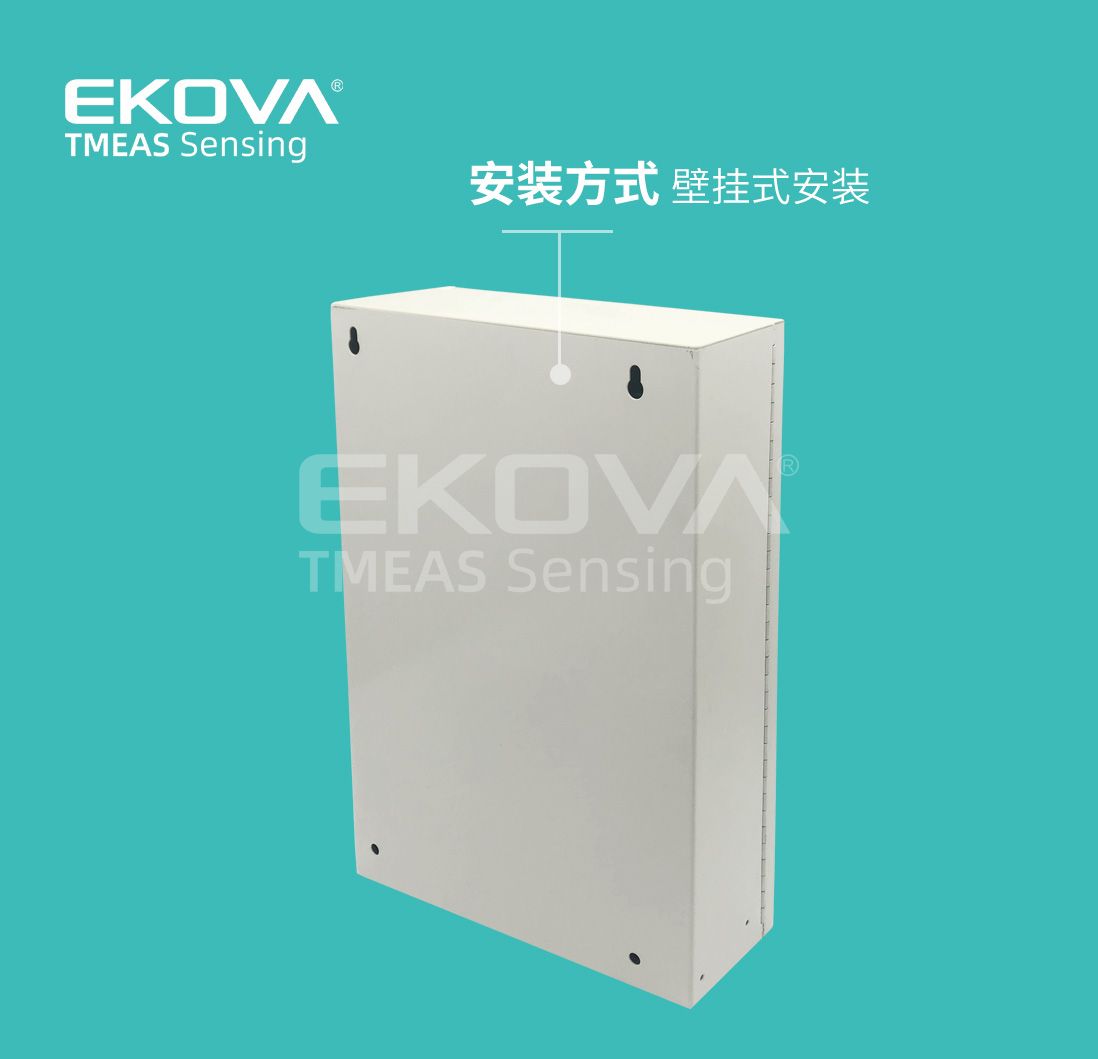

TM-16干式變壓器光纖溫控器專為干式變壓器實時在線溫度監測設計。在強電磁環境下,具備16路(A、B、C相以及鐵芯等)熒光測溫顯示功能、報警聯動輸出功能。默認壁掛式安裝,采用插拔件接口,使用簡單;多種配置方式,配置靈活??刹捎脴?biāo)準MODBUS RTU協議與本公司其他產品配合使用,實現實時監控?cái)?shù)據云端存儲等功能。
TM-16干式變壓器光纖溫控器專為干式變壓器實時在線溫度監測設計。在強電磁環境下,具備16路(A、B、C相以及鐵芯等)熒光測溫顯示功能、報警聯動輸出功能。默認壁掛式安裝,采用插拔件接口,使用簡單;多種配置方式,配置靈活??刹捎脴?biāo)準MODBUS RTU協議與本公司其他產品配合使用,實現實時監控?cái)?shù)據云端存儲等功能。
和傳統的模擬與數字電路組成的溫度控制器相比,本系統因采用高性能的微電腦控制器,使所需電子元器件的數量減少一半以上,從而使本系統的電路設計和結構設計大大簡化,極大提高了本儀器的運行可靠性,設定的參數在停電后不會丟失。本系統還具有“黑匣子”功能,可記錄變壓器掉電時刻的三個線包繞組的溫度。本系統采用硬件和軟件相結合的抗干擾措施,共同監視溫控器的工作,從而達到了極強的抗干擾能力。整套設備功能完善,簡單易用。
測溫范圍 | -40℃到260℃ |
測溫精度 | ±1℃ |
測溫通道數 | 8~16通道(可配置) |
傳感器接口 | ST光纖連接器(可定制) |
傳感器類型 | 熒光光纖傳感器 |
溫控器電源接口 | AC 220V獨立2P 10A空氣開關 |
通信協議 | Modbus-RTU |
電源輸入 | AC 220V |
設備功耗 | <30W |
設備尺寸 | 450*320*100(長*寬*高 單位mm) |

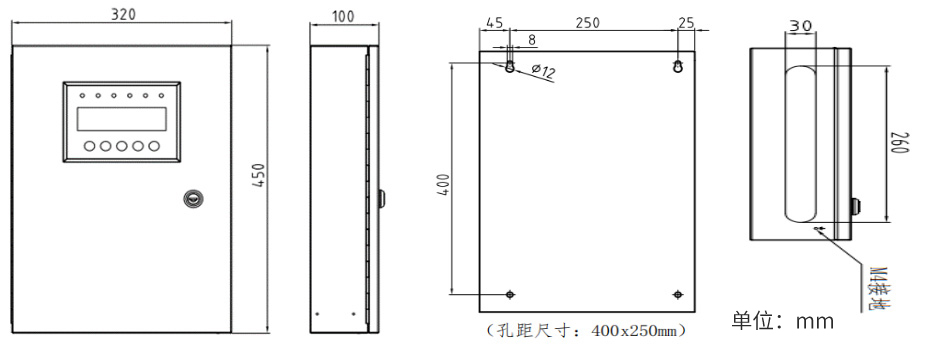

外形結構

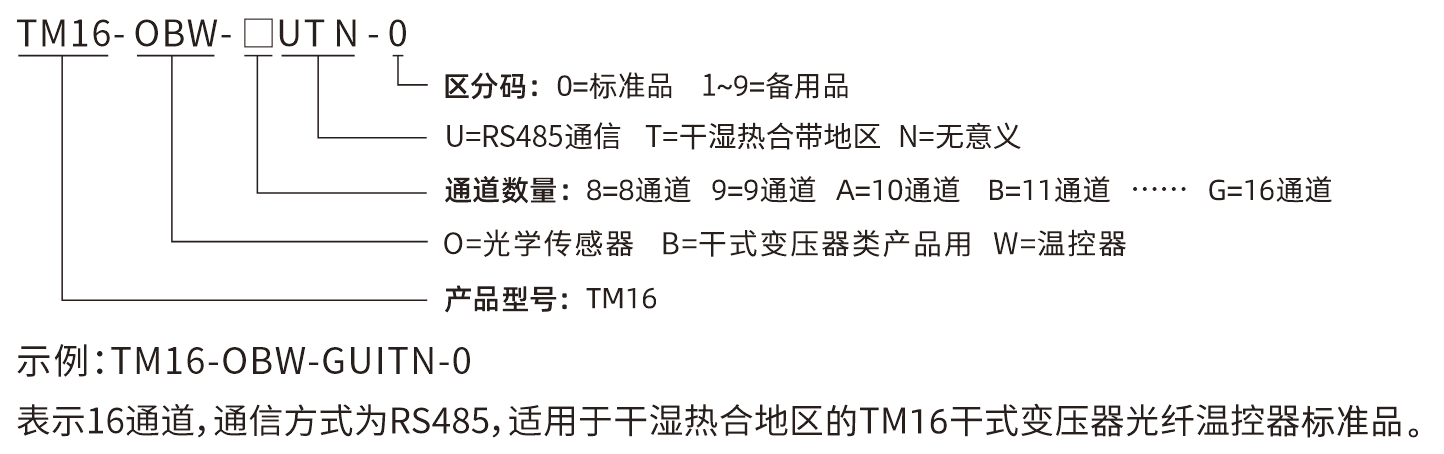

選型說明
● 干式變壓器熱點溫度監測。
