油浸式變壓器可靠性和使用壽命是電力系統安全、可靠、經濟運行的重要保證,作為電力系統節點,其覆蓋范圍大、價值高,發生故障時影響范圍廣、危害大、經濟損失嚴重,社會效益不可估量。對電力設備溫度的監測目前的方式主要有:紅外非接觸式,無線測量溫度傳感器,聲表面波傳感器及熒光光纖溫度傳感器,精度最高及最為穩定的方式是熒光光纖測溫方式。

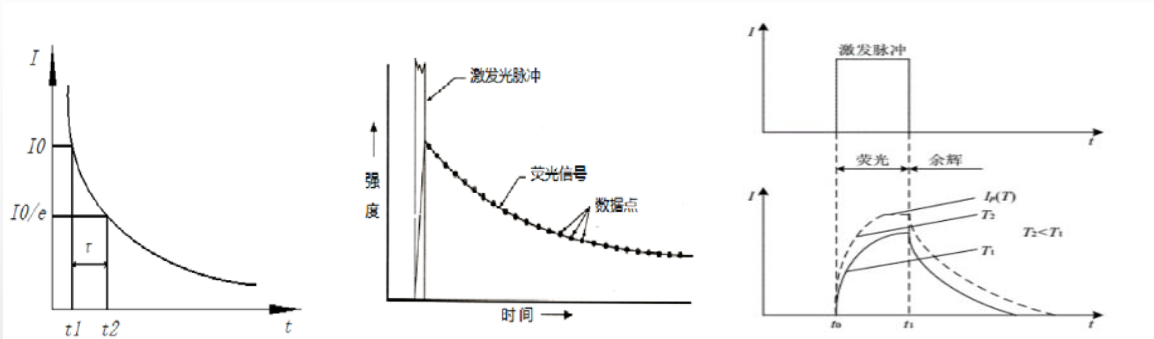

熒光物質在受到一定波長(受激譜)的光輻射后,電子吸收光子從低能級躍遷到激發態高能級。而從高能級返回到低能級的輻射躍遷中就會發出熒光。激勵停止后,受激發產生熒光的強度會隨時間慢慢減弱,通常是按指數方式衰減,熒光衰減曲線如下所示。當熒光強度從受激發后產生的光強減少到原來光強的 1/e 時,這個過程所經歷的時間就是熒光壽命。

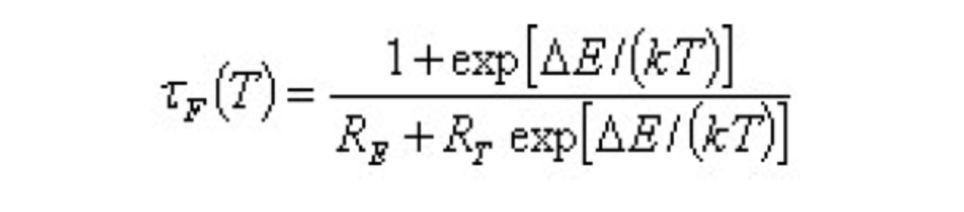

研究證明,在不同的環境溫度下,熒光壽命也不同,熒光壽命與溫度的關系可用下式表示:
式中,RE、RT、k、ΔE 均為常數;T 為絕對溫度。因此,測量熒光壽命的長短,就可以得知當前的環境溫度。
熒光余輝的衰變時間常數是溫度的單值函數,通常溫度越高,時間常數越小。只要測得時間常數的值,就可以求出溫度。
應用這種方法測溫的最大優點,就是被測目標溫度只取決于熒光材料的時間常數,而與系統的其他變量無關,例如激勵光源強度的變化、傳輸效率、耦合程度的變化等都不影響測量結果,較其它測溫法(熒光強度測溫等)原理上有明顯優勢。
實時監測變壓器繞組“熱點”溫度
可評估變壓器運行狀態,增強系統可靠性。
實時監測變壓器運行狀態中溫度信息
可及時有效控制負荷,優化變壓器負載運行配置。
及時監測報警信息
高峰負荷運行時,可防止變壓器過熱而出現非計劃性、突發性的故障。
長期在線監測變壓器溫度變化趨勢
可構建變壓器溫度變化趨勢檔案,實現事前管理和風險預測。
提供動態、實時、安全、可靠的信息
可及時啟動冷卻系統,延長變壓器使用壽命。
有效評估和優化變壓器的設計與制作工藝
測溫范圍 | -40~260℃ |
測溫精度 | ±1℃ |
響應速度 | ≤1S/CH |
特殊功能 | 自診斷 |
通信協議 | MODEBUS RTU協議 |
接頭 | 默認FC(其它可定制) |
電源 | AC 220V |
功耗 | <45W |
通信 | RS-485 |
接頭類型 | 默認FC(其它可定制) |
最小彎曲半徑 | 15mm |
長度要求 | 4~8m |
護套材質 | FEP |
電磁干擾 | 完全免疫 |

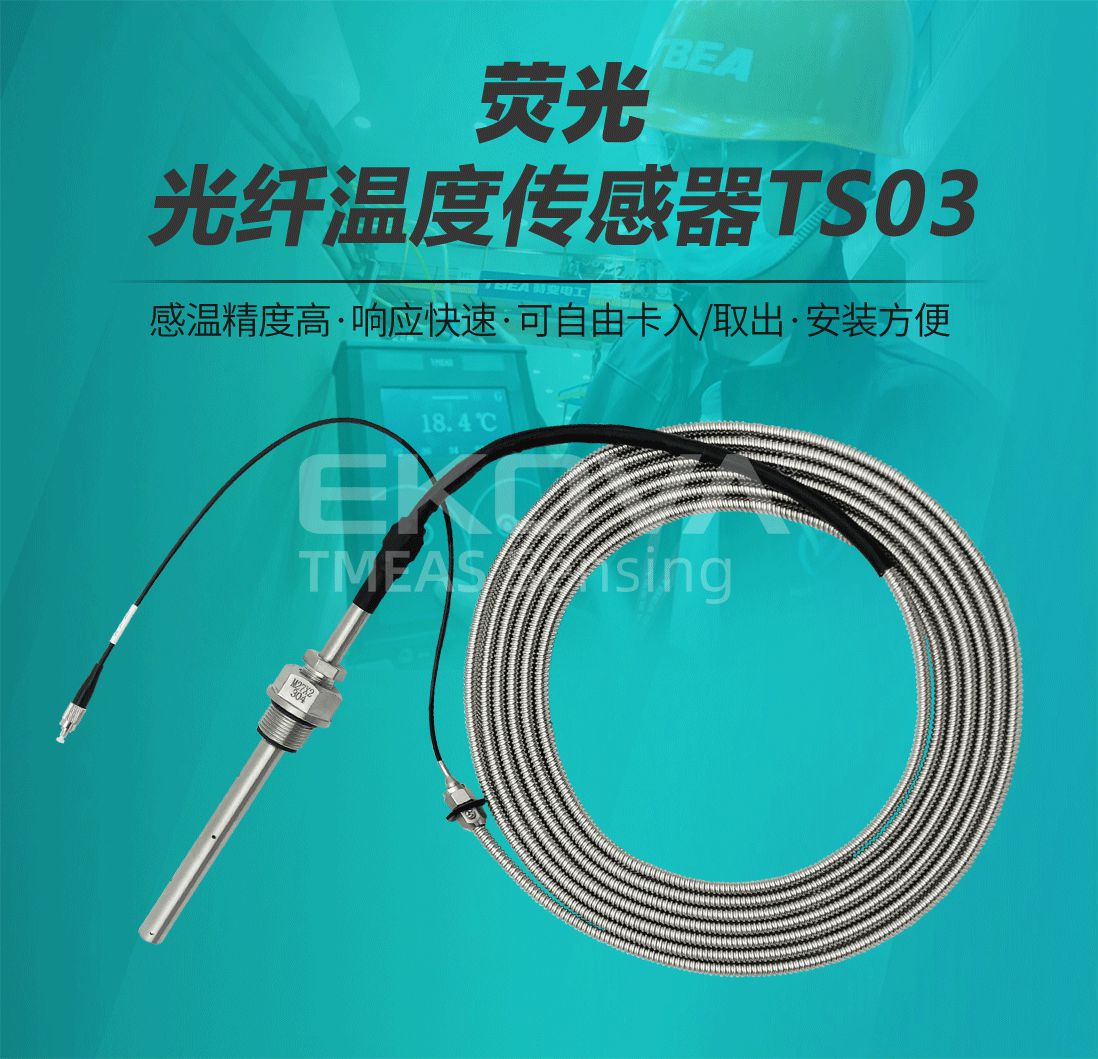

熒光溫度傳感器屬于全光測量裝置
只有光信號沒有電信號,是真正的無源探頭。
絕緣耐壓性高
該傳感器在30cm對地絕緣測試中,可耐受140kV工頻電壓,超出國標水平的達3.4倍(見西高所檢測報告)。
對電磁干擾本質免疫
檢測準確性和數據傳輸?shù)姆€(wěn)定性完全不受影響。
防污閃能力強
傳感器采用耐污性能強的硅纖外套或聚四氟乙烯外套被覆,確保系統的安全性。
真正分布式架構,穩定性高
各測溫單元之間彼此獨立,互不影響,不會因為一個環節的影響而導致整個系統的失效,具備良好的魯棒性,可靠而穩定。
感溫材料具有高可靠性
溫度傳感器的感溫物質為稀土材料,該材料的長期穩定,已成功應用于設備監測超過30年的使用壽命。
準確定位測量
感溫探針體積?。?mm),可準確定位安裝位置。
測溫周期小于,實時性高
測溫周期小于1秒鐘,可充分保證報警的及時性。

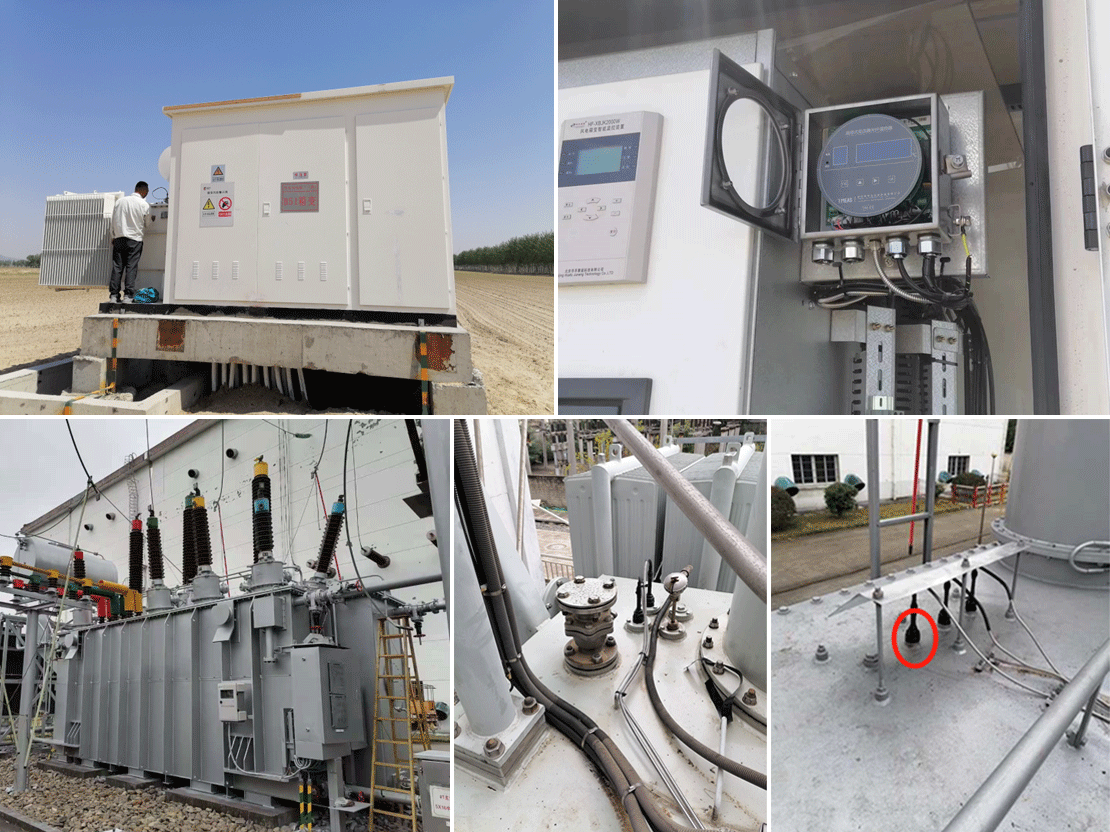

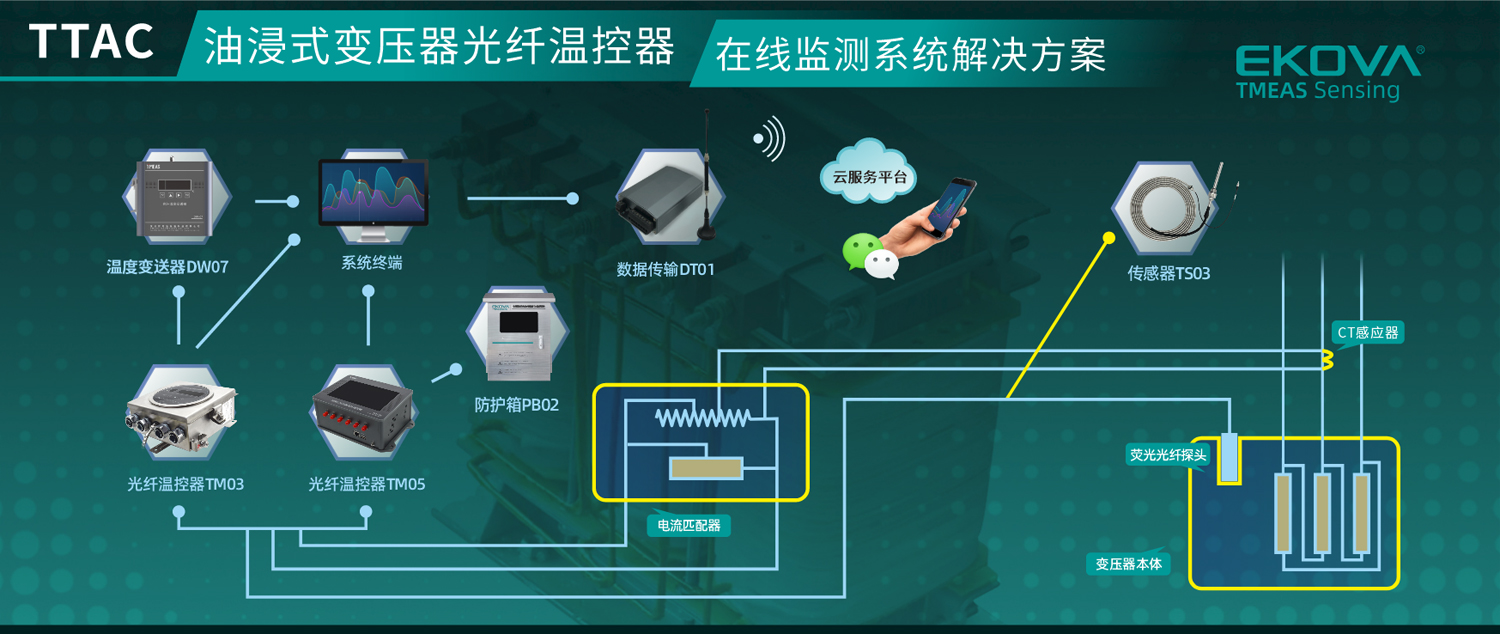

設備名稱 | 型號 | 備注 |
油浸式變壓器光纖溫控器 | TM03-OBWY-0ZUT-0 | Z代表通道數 |
油浸式變壓器光纖溫控器 | TM05-OBWY-0ZUNT-0 | Z代表通道數 |
數據傳輸單元 | DT01-543NN-0 | 選配;實際需求根據現場情況變更。 |

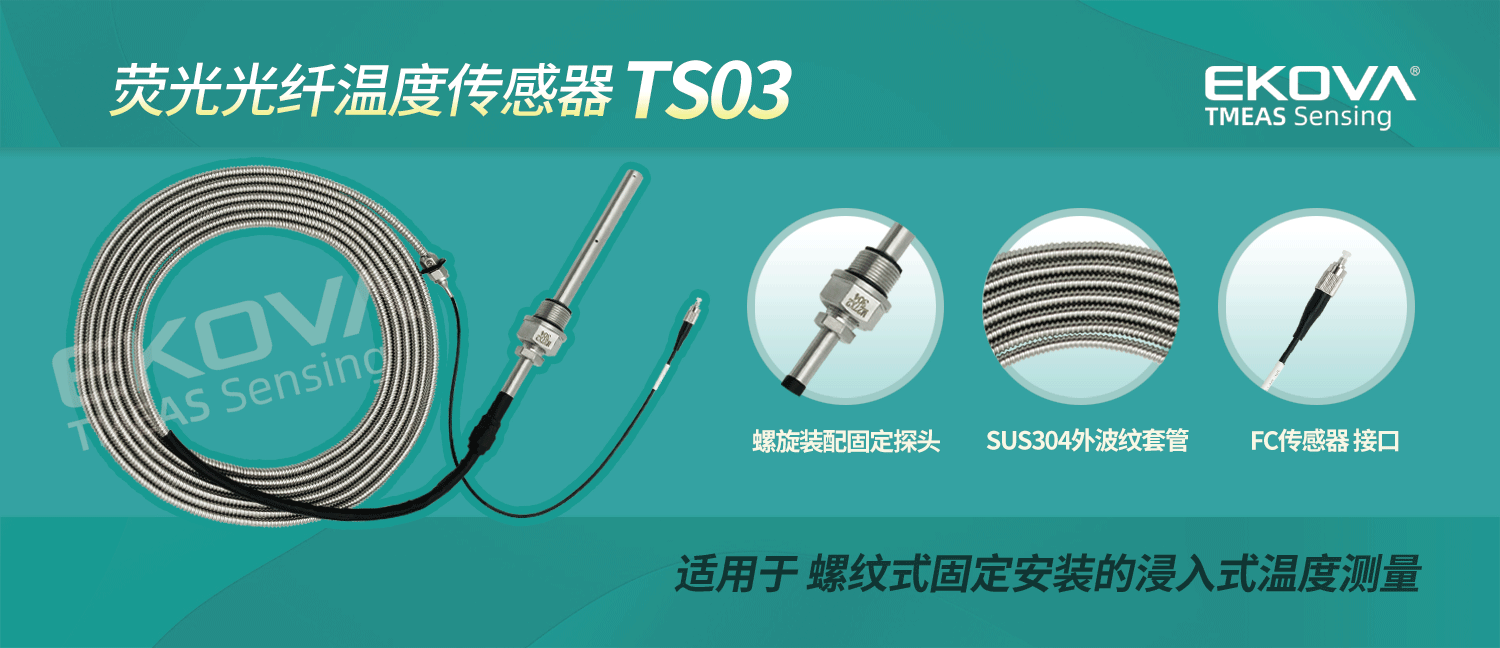

熒光光纖溫度傳感器 | TS03X-T11M-0 | X表長度:3、6、8米(特殊長度可定制) |
防護箱 | PB022-011N-0 | TM-05使用 |
系統軟件 | EKOVA-TMEASOTC-01 | 必配,預裝于TM0X設備中 |
溫度變送器 | DW073-32I1-0 | 選配 |
云平臺軟件 | EKOVA-CLOUD-01 | 選配 |
應用軟件 | EKOVA-TMEASOSC-01 | 選配 |
