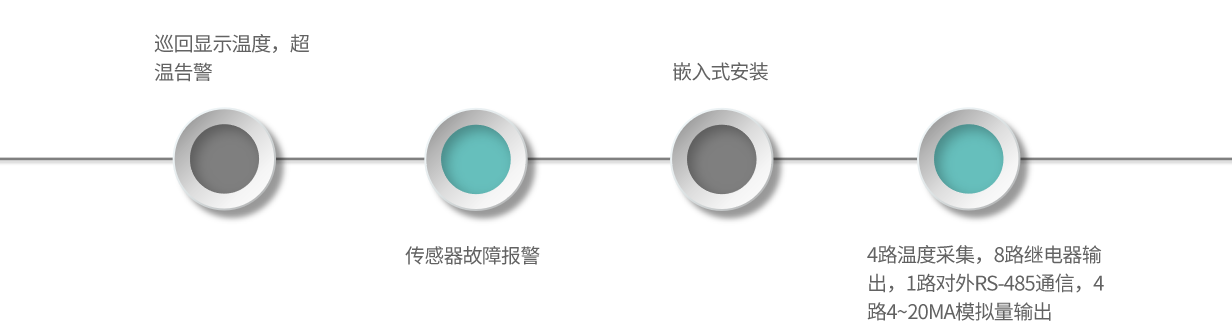

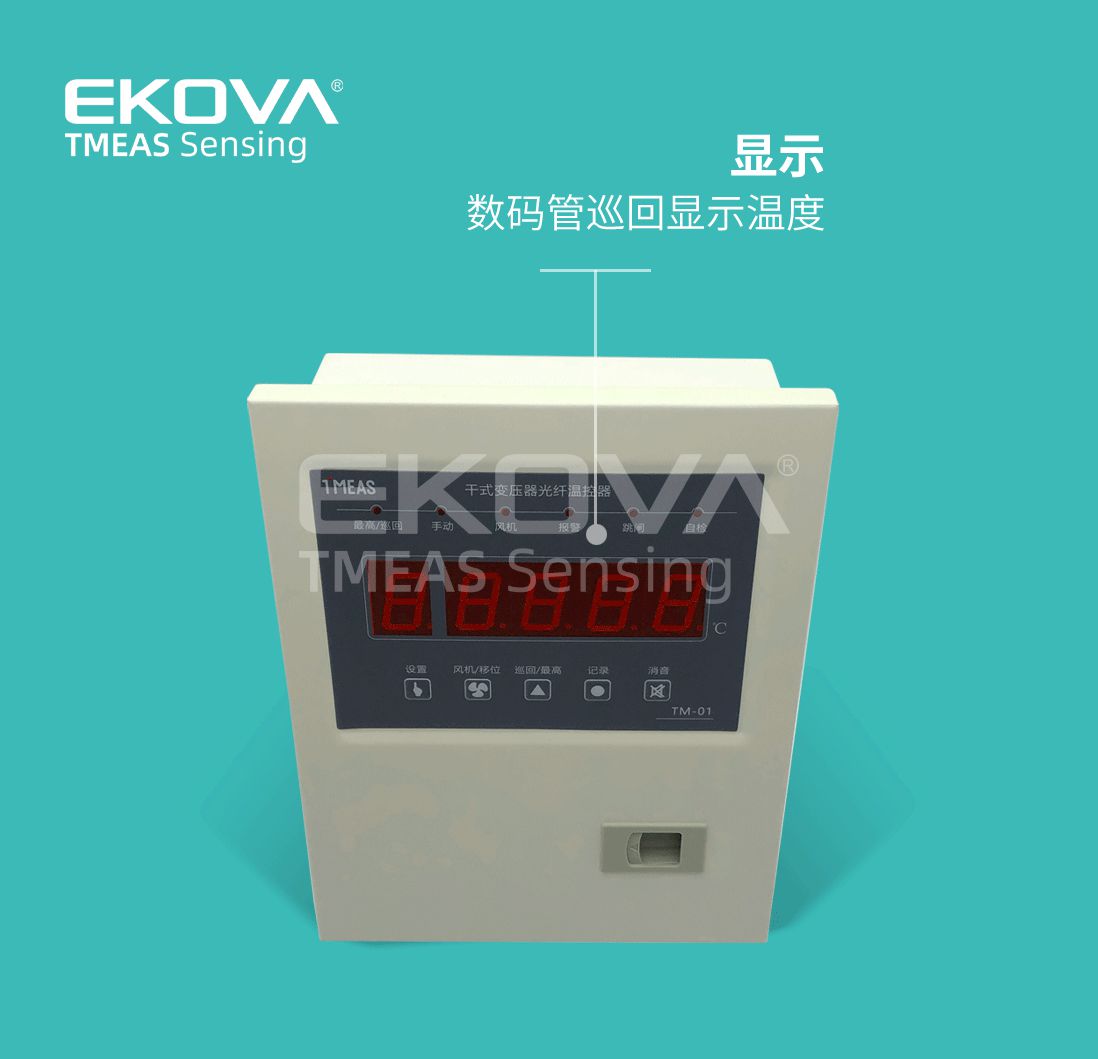

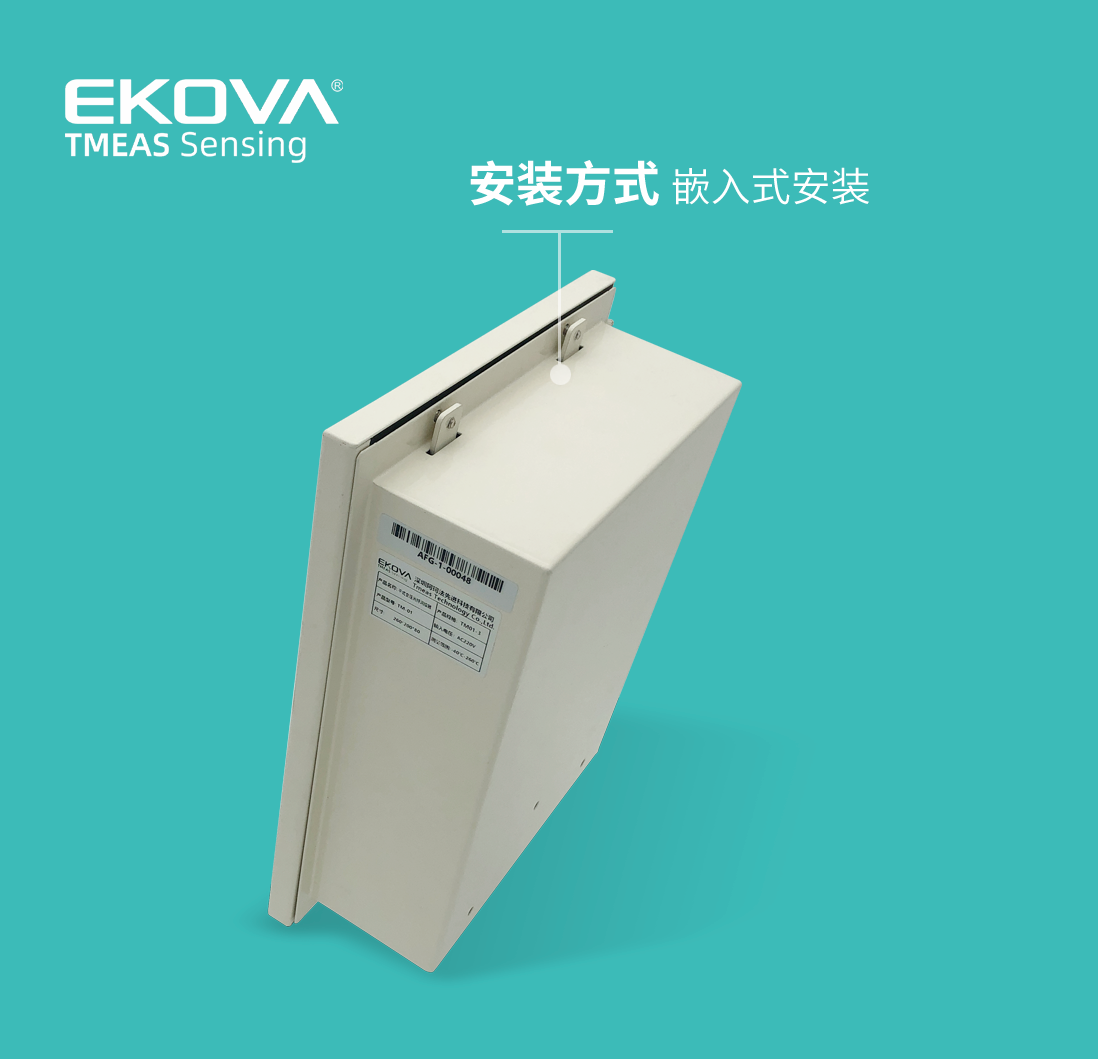

TM-01干式變壓器光纖溫控器專為干式變壓器實時在線溫度監測設計。在強電磁環境下,具備四路(A、B、C相以及鐵芯)熒光測溫顯示功能、報警聯動輸出功能。安裝方便,默認嵌入式安裝,采用插拔件接口,使用簡單;多種配置方式,配置靈活??刹捎脴?biāo)準Modbus RTU協議與本公司其他產品配合使用,實現實時監控?cái)?shù)據云端存儲等功能。
TM-01干式變壓器光纖溫控器專為干式變壓器實時在線溫度監測設計。在強電磁環境下,具備四路(A、B、C相以及鐵芯)熒光測溫顯示功能、報警聯動輸出功能。安裝方便,默認嵌入式安裝,采用插拔件接口,使用簡單;多種配置方式,配置靈活??刹捎脴?biāo)準Modbus RTU協議與本公司其他產品配合使用,實現實時監控?cái)?shù)據云端存儲等功能。
和傳統的模擬與數字電路組成的溫度控制器相比,本系統因采用高性能的微電腦控制器,使所需電子元器件的數量減少一半以上,從而使本系統的電路設計和結構設計大大簡化,極大提高了本儀器的運行可靠性,設定的參數在停電后不會丟失。本系統還具有“黑匣子”功能,可記錄變壓器掉電時刻的三個線包繞組的溫度。本系統采用硬件和軟件相結合的抗干擾措施,共同監視溫控器的工作,從而達到了極強的抗干擾能力。整套設備功能完善,簡單易用。
測溫范圍 | -40℃到260℃(取決于實際傳感器) |
測溫精度 | ±1℃ |
測溫通道數 | 默認 3 通道(3-4 通道可選) |
響應時間 | <1s/CH.(取決于傳感器響應時間) |
傳感器接口 | ST光纖連接器(可定制) |
傳感器類型 | 熒光光纖傳感器 |
傳感器長度 | 默認4m,可定制 |
溫度單位 | ℃ |
電源輸入 | AC 220V |
設備功耗 | <8W |
設備重量 | < 3kg |
通訊協議 | 標準Modbus-RTU |

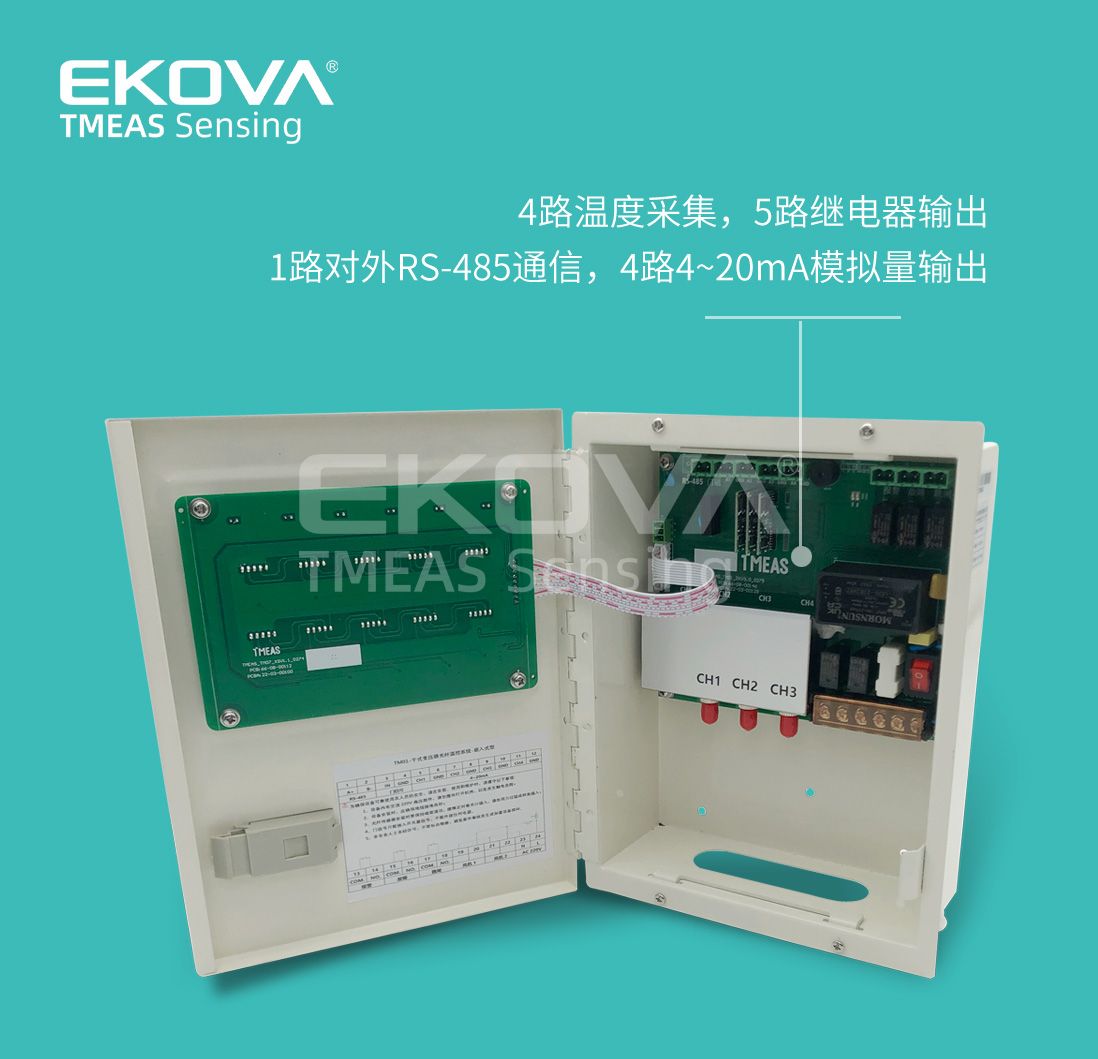

設備端子描述 | 電源接口(AC 220V)(1路) RS 485接口(1路) 4~20mA接口(4路 可選) 繼電器(5路) |
運行環境溫度 | -20℃~55℃ |
存儲溫度 | -40℃~85℃ |
工作相對濕度 | 5%~95%(無冷凝) |
大氣壓強 | 80 kPa~110 kPa |

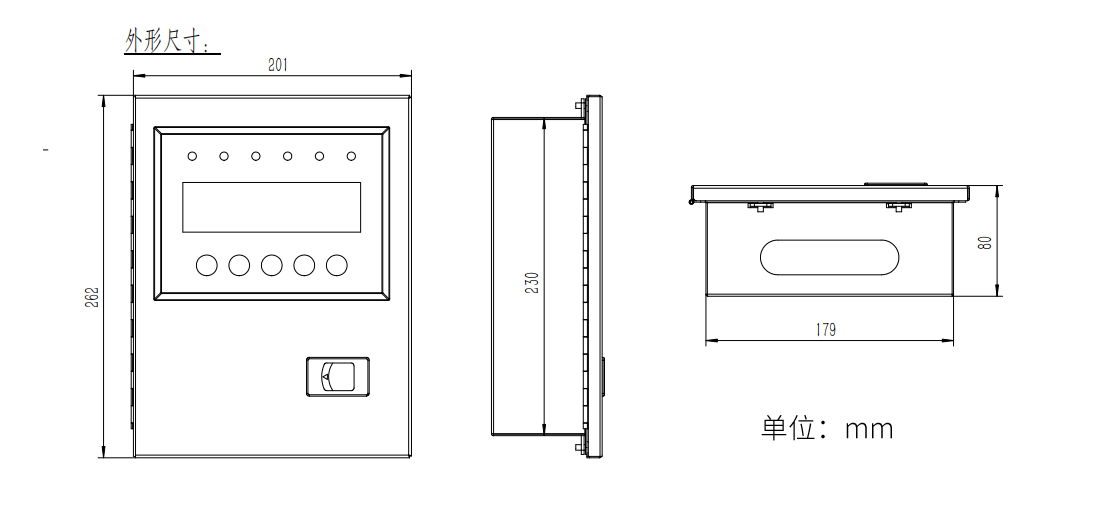

外形結構
選型說明
● 干式變壓器熱點監測。
