TM-03在強電磁環境下,具備1路測溫顯示功能,采用AC 220V交流供電,提供1個對外RS-485通信接口,1路4~20mA模擬量輸出,1路CT采集,繼電器輸出報警、控制風機啟停、設備最大可采集1路光纖解調通道。整個設備設計精致,集成度高,適用于多數室內場景的使用。 設備已獲得實用新型專利,且通過國家權威安全檢測和EMC可靠測試,可實現中國認可、國際互認,具有極高的可靠性和安全性。
TM-03油浸式變壓器光纖溫控器用于為熒光溫度傳感器提供光源,將熒光光纖溫度傳感器返回的光信號(熒光余暉)轉為數字信號后經過處理與外部設備進行通信,可將溫度信號、系統狀態輸出到上位機軟件第三方設備,是一個集精密光學結構、光信息處理系統、強弱電路和嵌入式系統的高集成精密儀器。

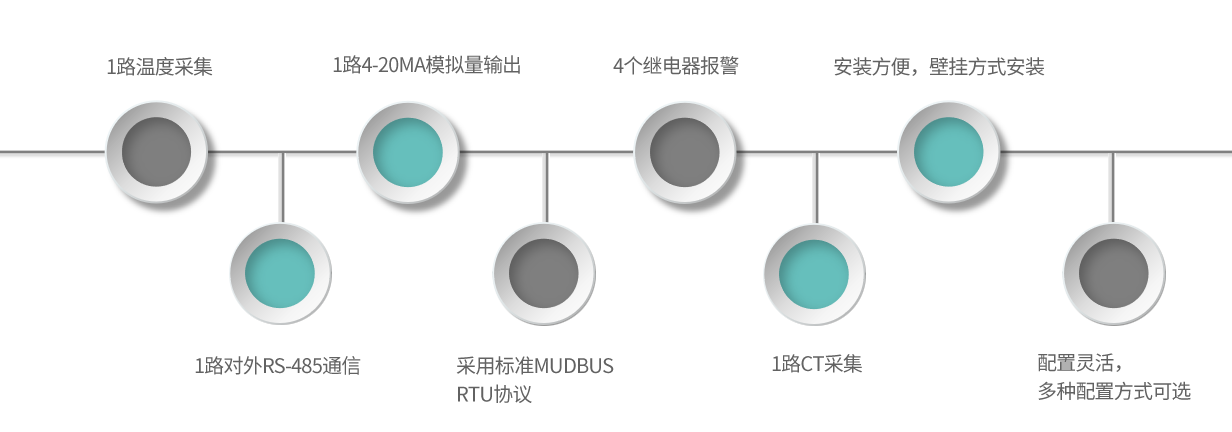

在強電磁環境下,具備1路測溫顯示功能,采用AC 220V交流供電,提供1個對外RS-485通信接口,1路4~20mA模擬量輸出,1路CT采集,繼電器輸出報警、控制風機啟停、設備最大可采集1路光纖解調通道。整個設備設計精致,集成度高,適用于多數室內場景的使用。
設備已獲得實用新型專利,且通過國家權威安全檢測和EMC可靠測試,可實現中國認可、國際互認,具有極高的可靠性和安全性。
測溫范圍 | 溫控器可支持-40℃到 260℃范圍測溫 |
取決于傳感器支持的測溫范圍 | |
測溫精度 | ±1℃ |
溫度分辨率 | 0.1℃ |
測溫通道數 | 1 通道 |
響應時間 | <1s/CH.(取決于傳感器響應時間) |
顯示方式 | 1+4 位數碼管顯示 |
傳感器接口 | 默認FC光接口(可定制) |
傳感器類型 | 熒光光纖傳感器 |
光纖長度 | 默認 3m,長度可定制 |
溫度單位 | ℃ |
電源輸入 | AC 220V |
設備功耗 | <5W |
設備重量 | < 2.5kg |
通訊協議 | 標準 Modbus-RTU |
設備端子描述 | 電源接口(AC 220V) |

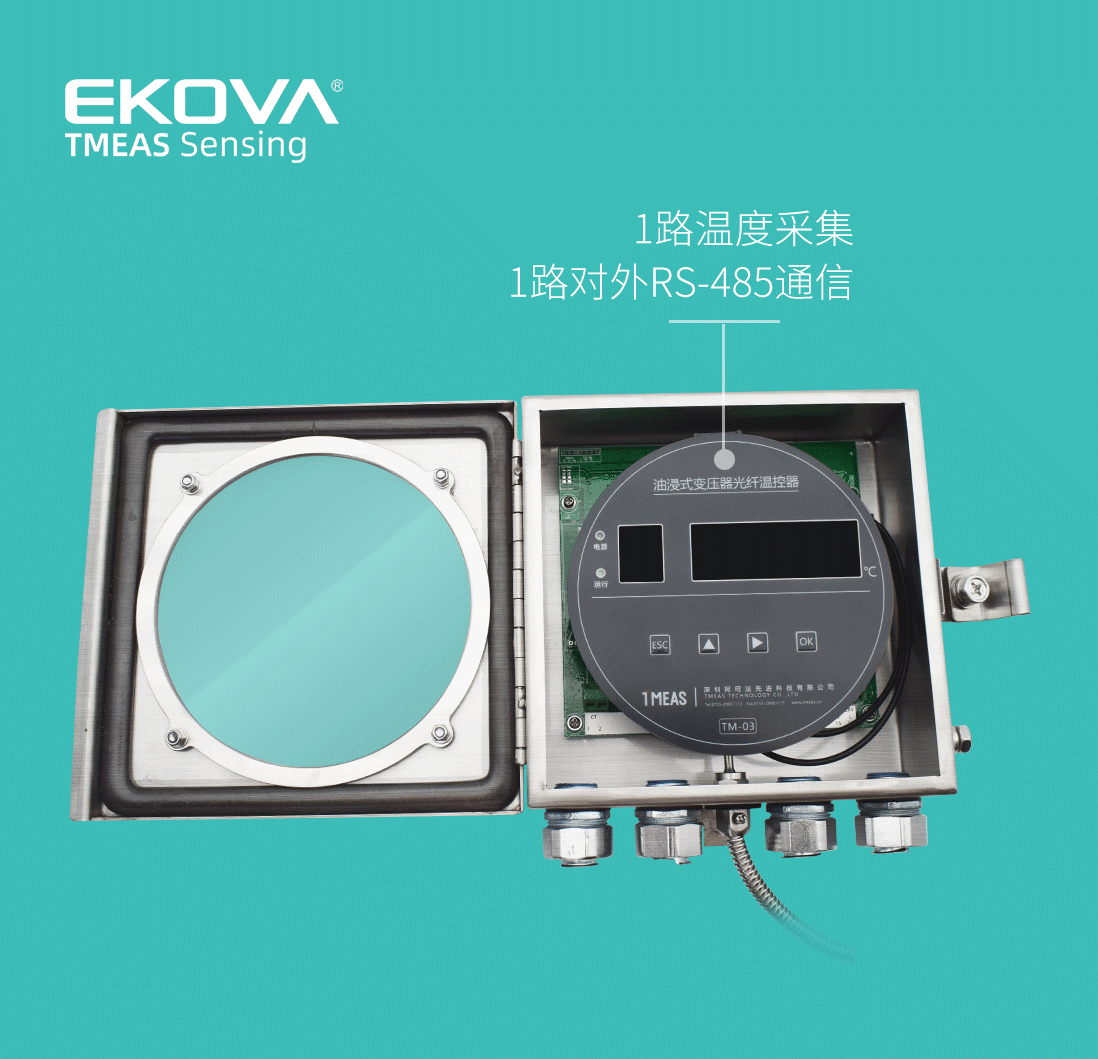

RS-485 接口(1路 ) | |

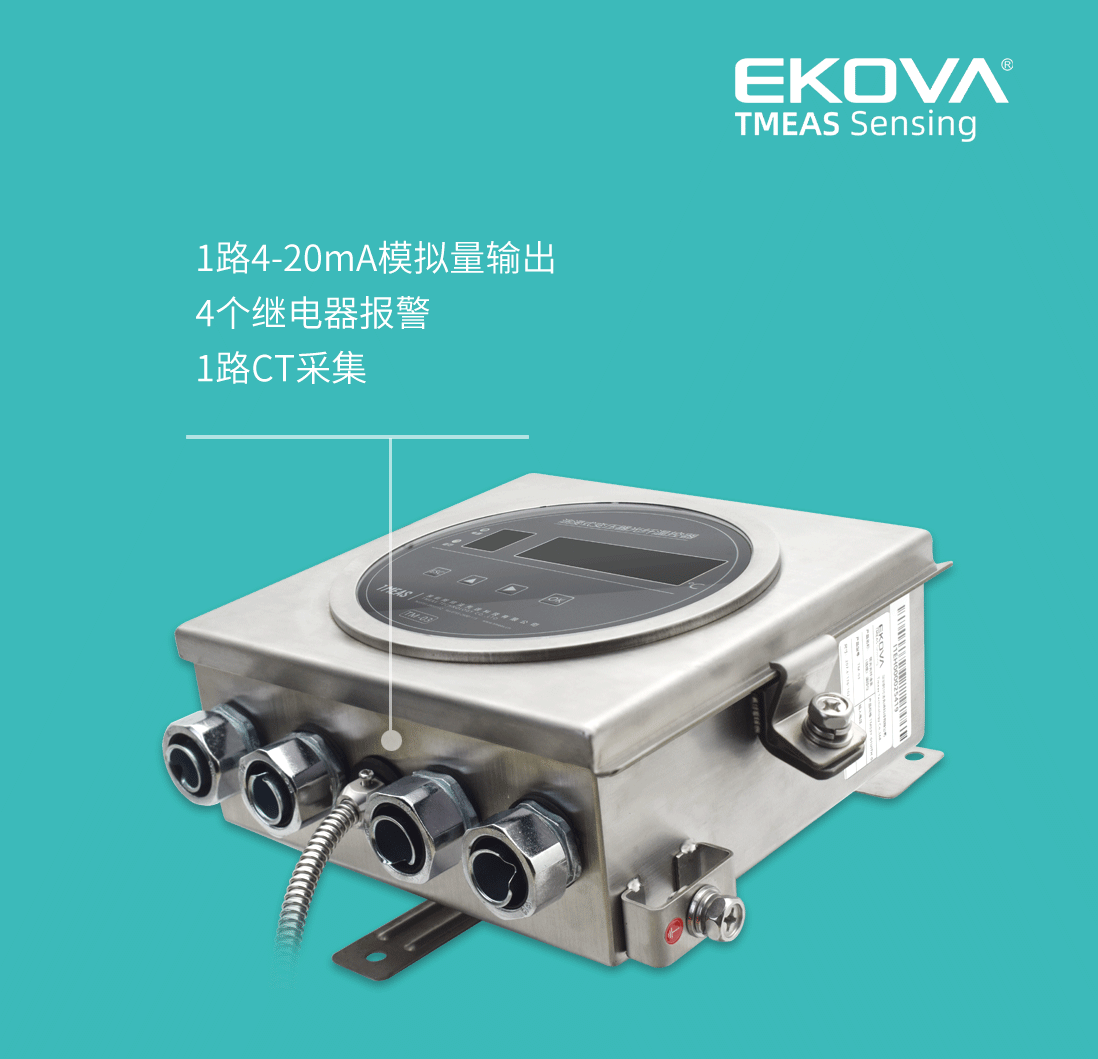

4~20mA 接口(1路可選) | |
繼電器(4 路) | |
CT 電路(5A)(1 路) | |

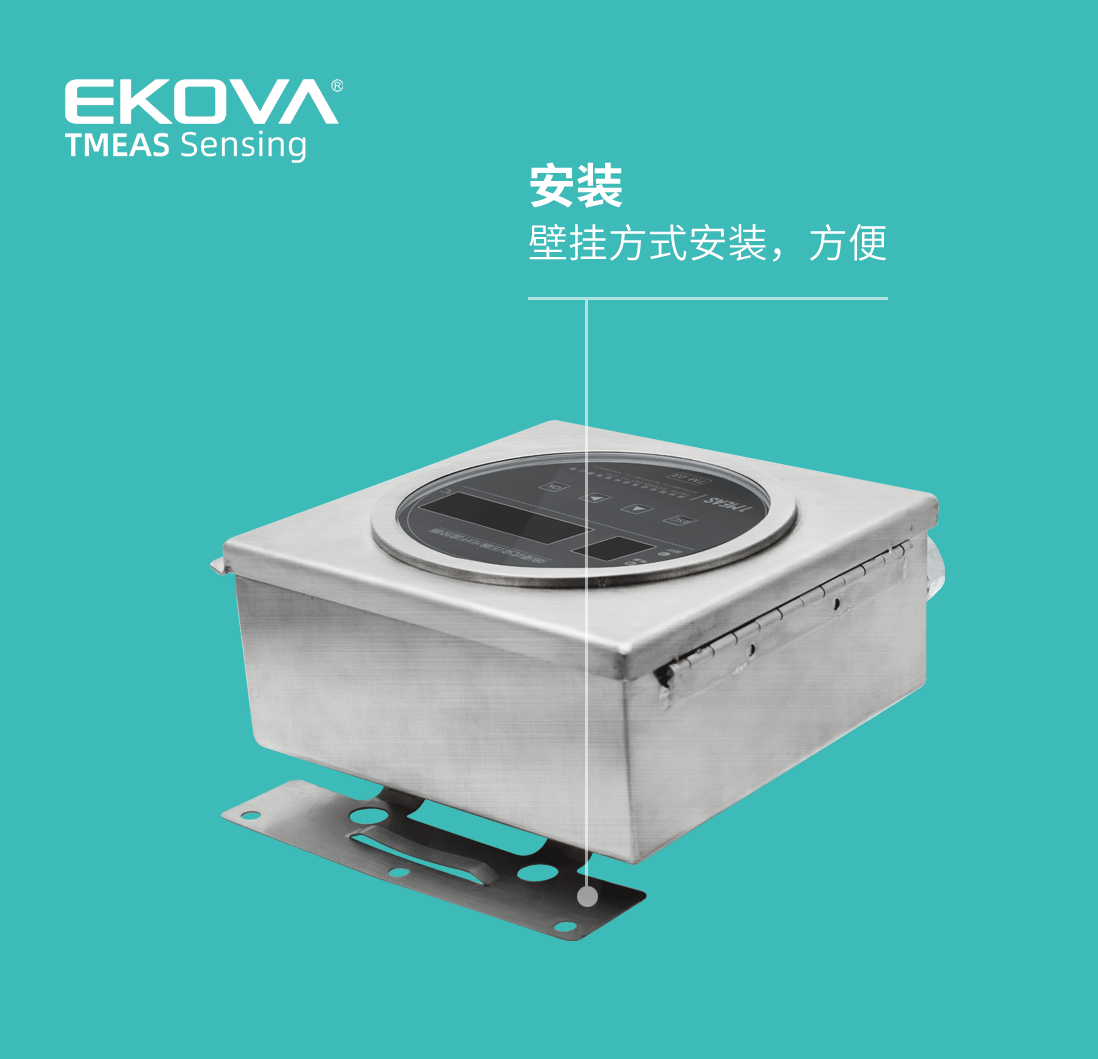

安裝方式 | 壁掛式安裝 |
運行環境溫度 | -20℃~55℃ |
存儲溫度 | -40℃~85℃ |
工作相對濕度 | 5%~95%(無冷凝) |
大氣壓強 | 80 kPa~110 kPa |

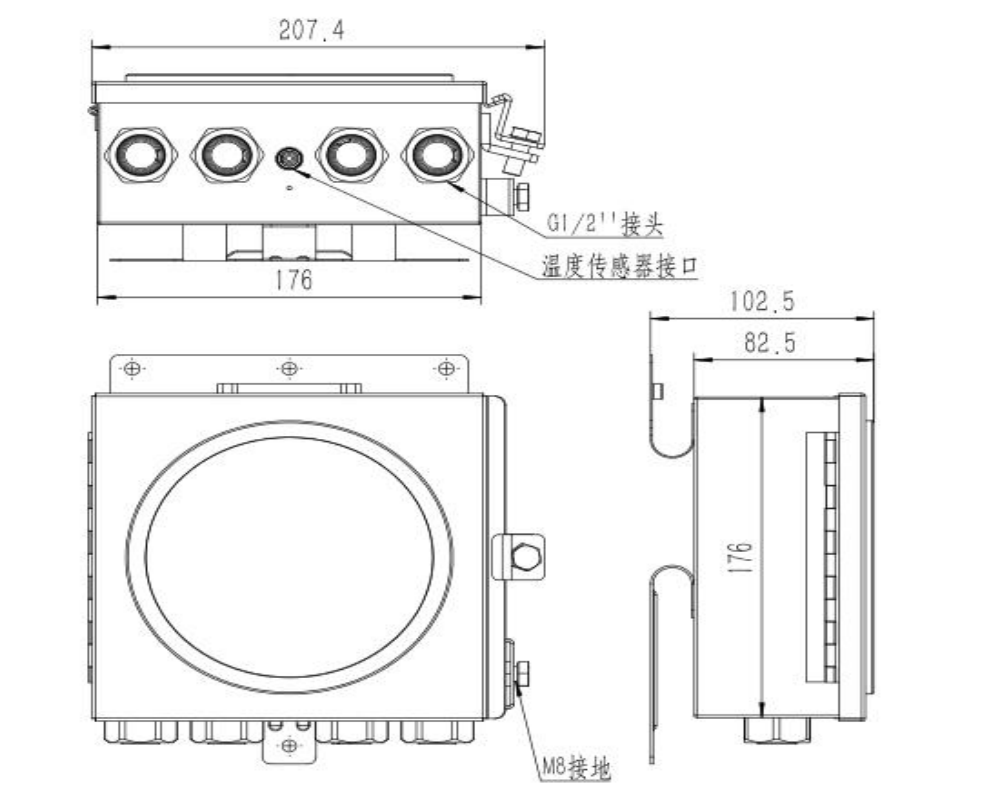

外形結構

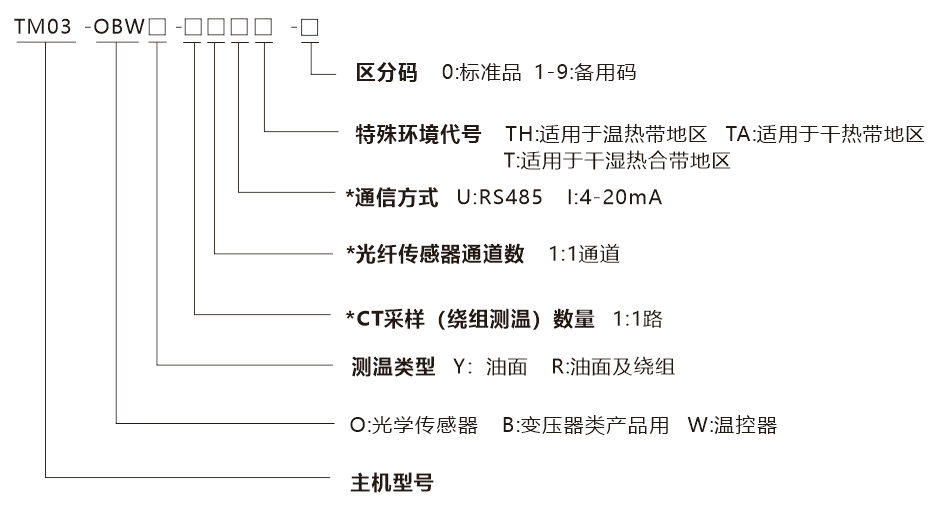

選型說明
● 油浸變壓器油面/繞組熱點溫度監測。
