TM-05油浸式變壓器光纖溫控器是一種新型溫控器,該溫控器采用光纖溫度傳感技術,傳感器探頭與測量信號的接收部分沒有電氣連接,不受強電磁干擾影響,光纖本身具有很強的抗污染能力耐高壓的特性,是一類本質安全的新型工業儀表,光纖溫控器靈敏度高,精度高,能在長距離長時間穩定工作。配套使用的傳感器耐高溫、耐腐蝕,可以快速、準確、直觀地監測變壓器油面及繞組溫度。設備已獲得實用新型專利,且通過EMC電磁兼容檢測,具有極高的可靠性和安全性。
TM-05油浸式變壓器光纖溫控器是一種新型溫控器,該溫控器采用光纖溫度傳感技術,傳感器探頭與測量信號的接收部分沒有電氣連接,不受強電磁干擾影響,光纖本身具有很強的抗污染能力耐高壓的特性,是一類本質安全的新型工業儀表,光纖溫控器靈敏度高,精度高,能在長距離長時間穩定工作。配套使用的傳感器耐高溫、耐腐蝕,可以快速、準確、直觀地監測變壓器油面及繞組溫度。
變壓器溫控器分為油面溫度控制器和繞組溫度控制器,主要用于測量變壓器油面溫度和繞組模擬溫度,具有指針顯示,超溫分級報警等功能,還具有4~20mA模擬量輸出及RS485數字信號輸出功能。輸出的信號供冷卻器控制系統及變壓器保護系統使用,可以說變壓器溫度控制器是變壓器必備的組部件。
變壓器溫度控制器分為電子式和指針式,這兩種傳感器的感溫元件采用的是鉑電阻或溫包。通過測量頂部油杯內的油溫來測量變壓器油面溫度;區別于傳統的繞組溫度控制器通過測量頂層油溫和負荷電流,通過公式計算測得模擬的變壓器繞組溫度。

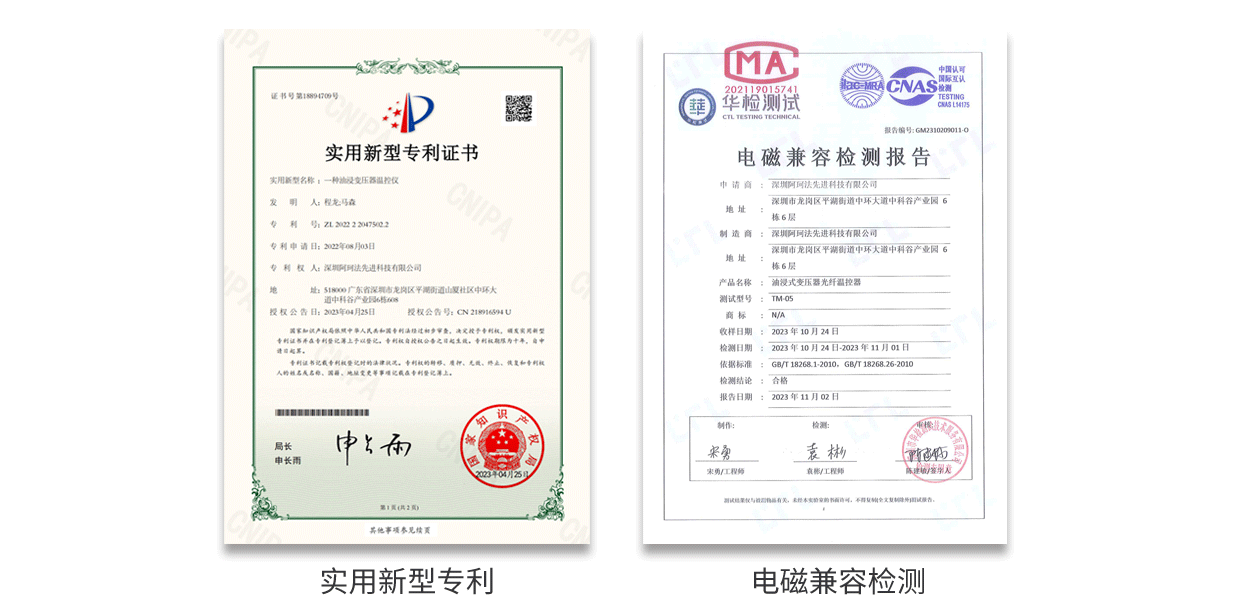

設備已獲得實用新型專利,且通過EMC電磁兼容檢測,具有極高的可靠性和安全性。

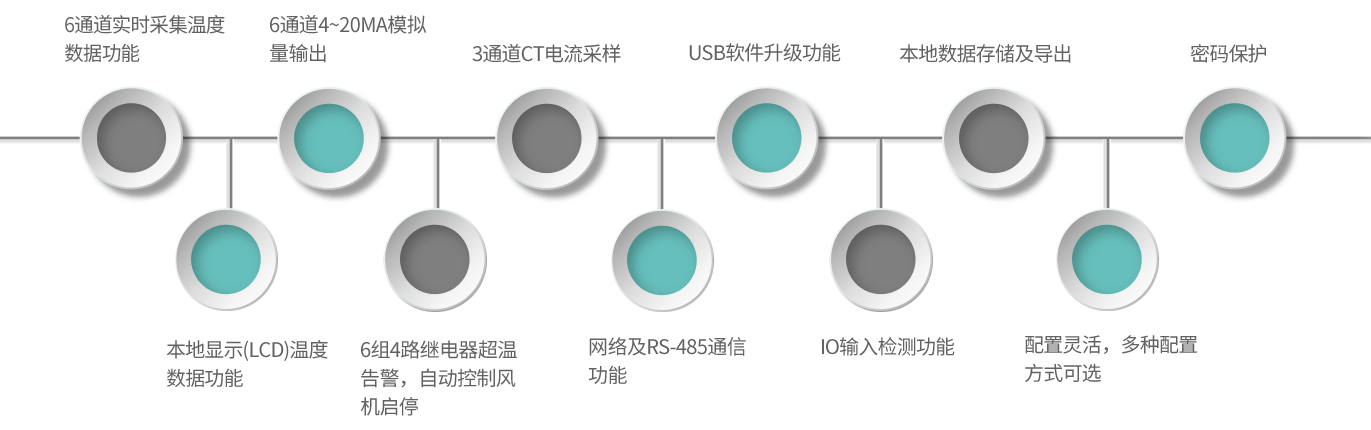

測溫范圍 | -40℃~260℃ |
取決于傳感器支持的測溫范圍 | |
測溫精度 | ±1℃ |
測溫分辨率 | 0.1℃ |
通道數 | 6通道(可選) |
響應時間 | ≤1S(取決于傳感器響應時間) |
傳感器接口 | 默認ST光接口(可定制) |
傳感器類型 | 熒光光纖傳感器 |
傳感器長度 | 默認3m,長度可定制 |
單位 | ℃(攝氏度) |
電源輸入 | AC 220V |
功耗 | 45W |
重量 | <30kg |
尺寸 | 302mm*227mm*103.3mm |
通訊協議 | MODBUS RTU、MODBUS TCT/IP |
接口 | AC 220V電源接口(1路) |
網口(1路)USB接口(1路)RS485通信接口(1路) | |
繼電器接口(24路)模擬量接口(6路) | |
CT電流采集輸入接口(3路)屏幕喚醒接口(1路) | |
存儲溫度 | -40℃~85℃ |
運行環境溫度 | -20℃~55℃ |
大氣壓強 | 80 kPa~110 kPa |
工作相對濕度 | 5%~95%(無冷凝) |

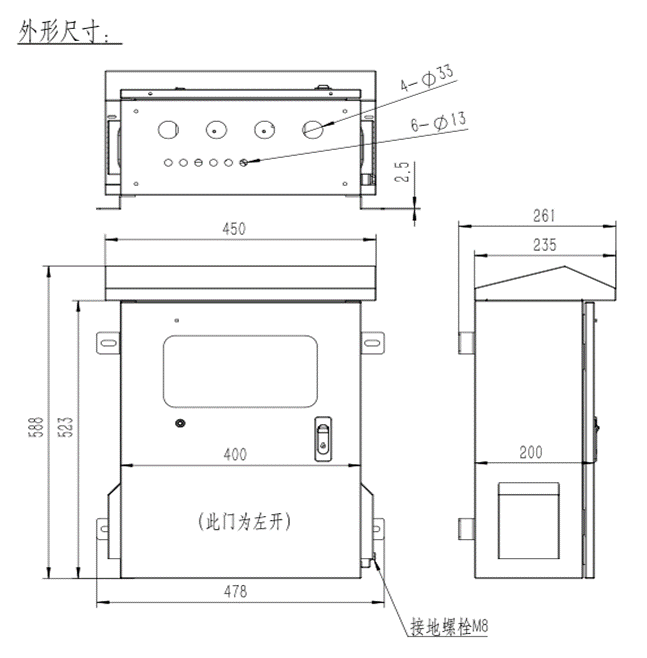

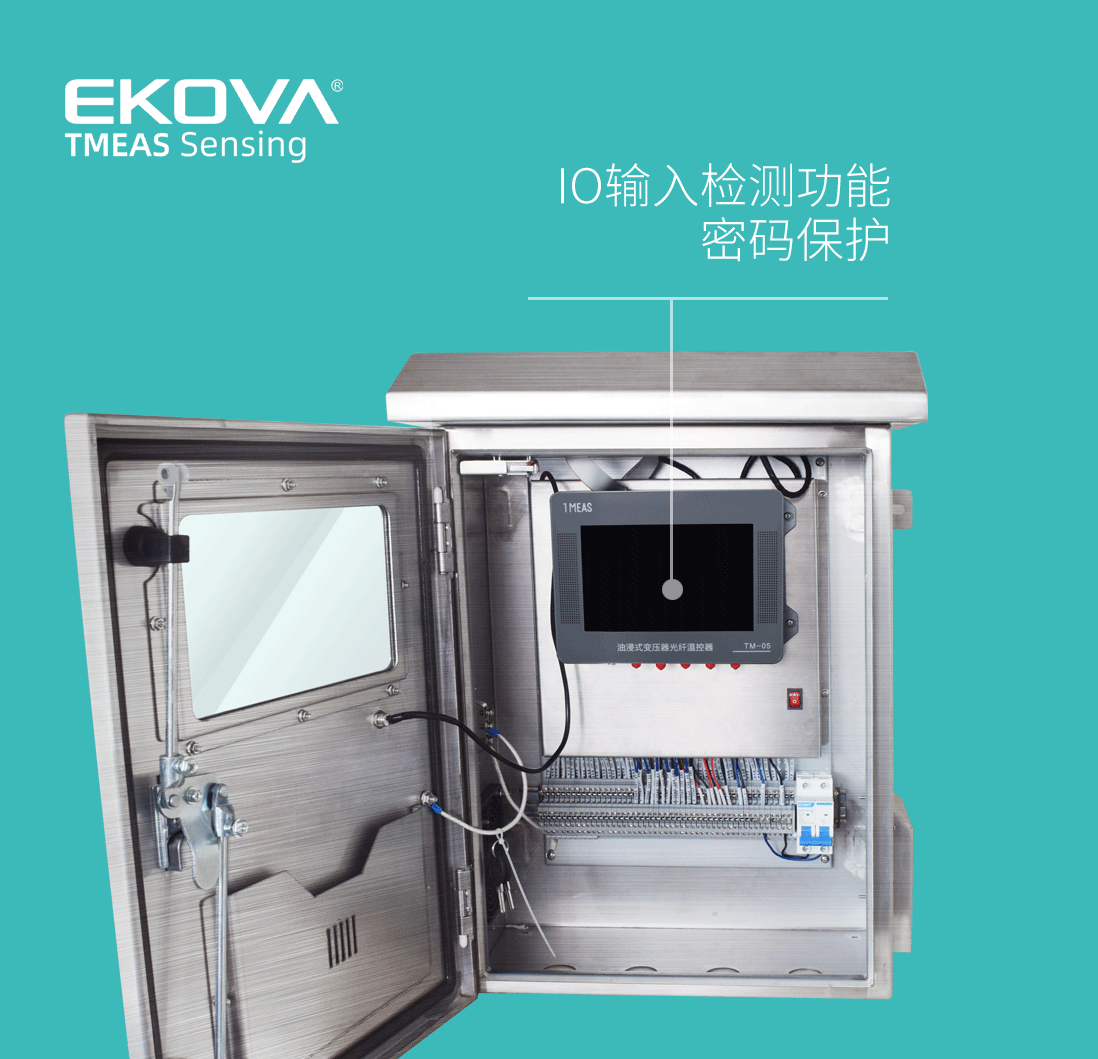

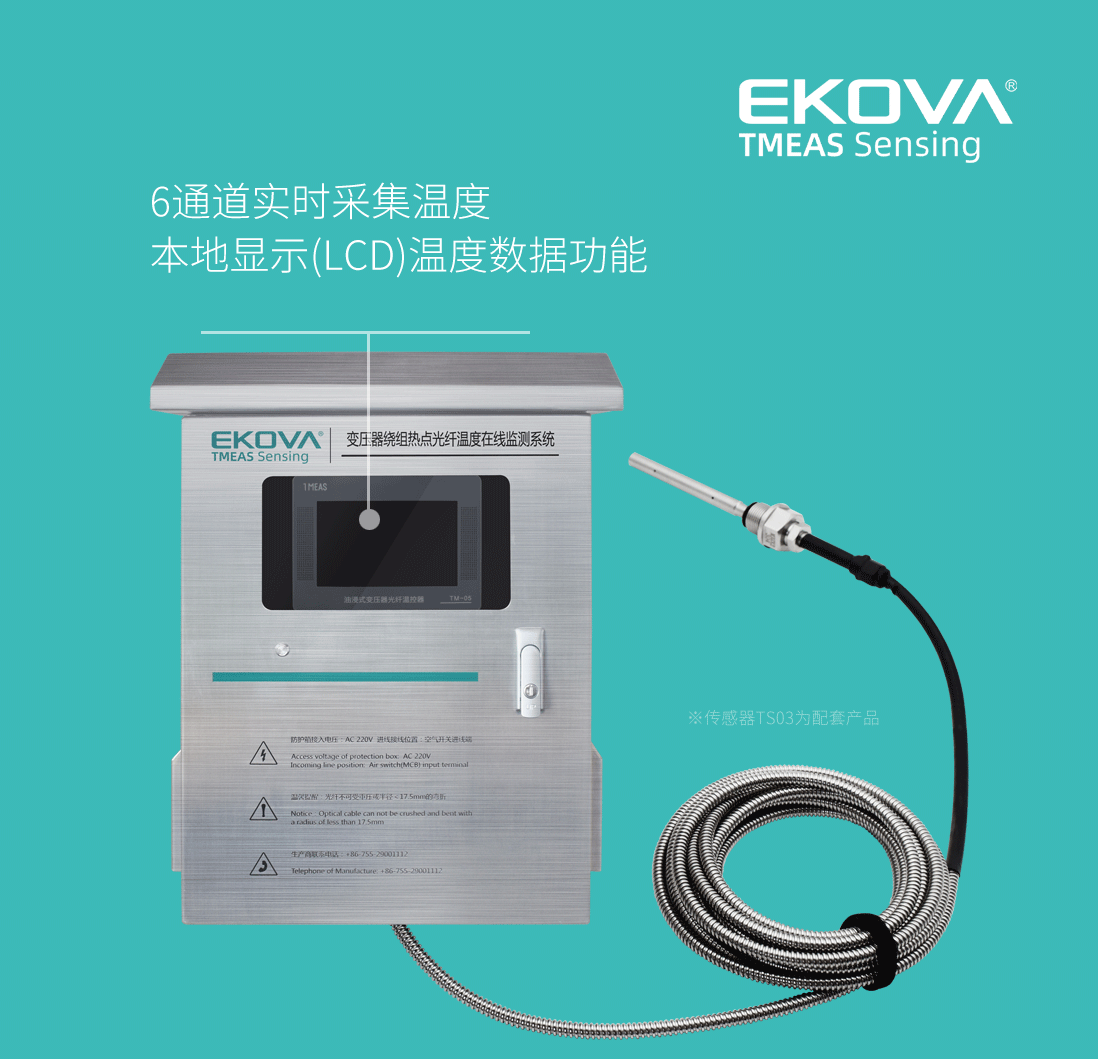

外形結構

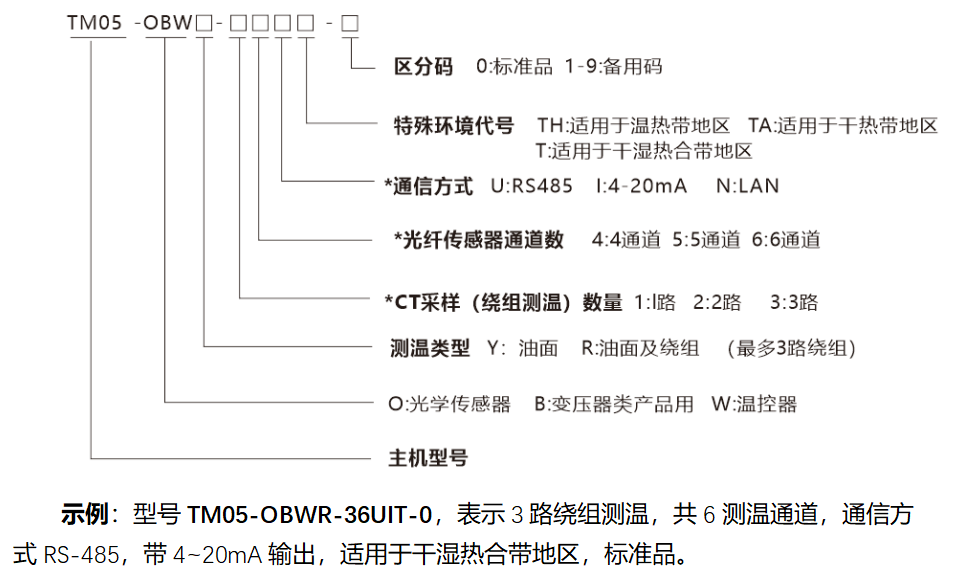

選型說明
● 油浸變壓器油面/繞組熱點溫度監測。
