熒光光纖溫度傳感技術實現封閉式開關柜內部熱點溫度在線監測
2024-07-06
01
引言? ? ??

隨著電力行業的發展和電氣設備的廣泛應用,對電氣設備溫度的監測變得越來越重要。溫度是電氣設備健康狀態的重要指標之一,過高的溫度可能導致設備老化、絕緣擊穿、甚至火災等嚴重后果。因此,選擇合適的測溫技術至關重要。本文將介紹熒光光纖傳感器在電氣設備上測溫的優勢,并與現有的測溫技術進行對比。


圖片1換圖


02
系統特點??

●?準確定位測量點

感溫探針體積?。?mm),可準確定位安裝位置。溫度更真實,反應更靈敏。

●?絕緣耐壓性高

全光傳輸,無導體結構,完全滿足抽屜柜的絕緣耐壓要求。

●?抗電磁干擾

全光測量,信號對電磁干擾完全免疫。

●?感溫材料高可靠性

感溫物質是僅對溫度敏感的稀土材料,該材料的長期穩定性已被充分驗證。

●?分布式系統架構,穩定性高

為真正分布式系統,可靈活配置,各測溫單元之間彼此獨立,互不影響,不會因?yàn)槟硞€(gè)環節的影響而導致整個系統的失效。

●?測溫周期小,實時性高

測溫周期小于1秒鐘,可充分保證報警的及時性。

●?系統自診斷,全壽命段無需人工維護

系統帶有自診斷功能,一次安裝,溫度終生準確,無需人工校準和維護。

●?數字溫度信號輸出,擴展性更強

溫度分析儀直接輸出數字溫度信號,擴展性強,通過弱電信號將溫度輸出到后臺系統的同時,可將溫度顯示在柜門上或集中擴展顯示。


03
熒光光纖傳感器的工作原理

熒光光纖傳感器利用熒光材料的特性,通過光纖的損耗和熒光強度的變化來測量溫度。其工作原理主要包括以下幾個步驟:

1、激發光源產生光信號:熒光光纖傳感器通常使用激發光源(如LED或激光器)產生光信號。
2、光信號通過光纖傳輸:產生的光信號通過光纖傳輸?shù)奖粶y(cè)對象的表面。
3、被測對象表面的熒光發射:光信號與被測對象表面的熒光材料相互作用,激發熒光材料產生熒光發射。
4、測量熒光強度變化:熒光光纖傳感器測量熒光強度的變化,并將其轉換為溫度數據。

04
熒光光纖傳感器的優勢?

高精度測量熒光光纖傳感器具有較高的測量精度,通??梢詫?shí)現溫度測量的高精度和高可靠性。

抗干擾能力強熒光光纖傳感器能夠抵抗電磁干擾和其他外部干擾,保證溫度測量的穩定性和準確性。
覆蓋盲區小熒光光纖傳感器可以靈活布置,覆蓋范圍廣,幾乎沒有測量盲區,可以全面監測被測對象的溫度變化。
實時監測熒光光纖傳感器能夠?qū)崟r(shí)監測溫度變化,及時發現異常情況并進行預警,有助于防止設備故障和事故的發生。
遠程監測熒光光纖傳感器可以與遠程監測系統配合使用,實現對電氣設備溫度的遠程監測和數據傳輸,方便管理和維護人員進行實時監控和遠程操作。

05
熒光光纖傳感器與其它測溫技術的對比


與紅外測溫技術對比相比于紅外測溫技術,熒光光纖傳感器具有更高的測量精度和抗干擾能力,適用于復雜環境下的溫度監測。

與熱敏電阻和熱電偶對比熒光光纖傳感器不受電磁干擾影響,且無需電源供電,相比于熱敏電阻和熱電偶具有更低的使用成本和更長的使用壽命。

與紅外熱像儀對比紅外熱像儀通常只能對表面進行測溫,而熒光光纖傳感器可以深入測量物體內部的溫度,提供更全面的溫度監測。



06
XX酒店封閉式開關柜內部熱點溫度在線監測


項目介紹

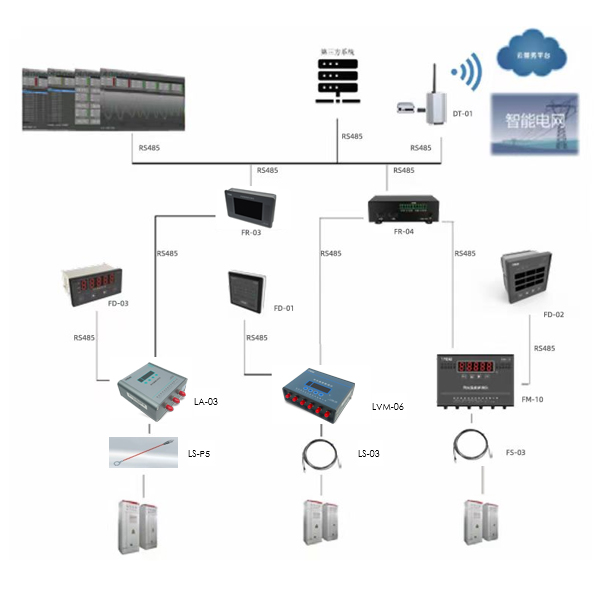

該項目配備17臺6通道LVM-06熒光溫度解調儀、102根LS-03熒光光纖溫度傳感器。應用場景為高低壓封閉式開關柜、補償柜、動力柜等;溫度范圍:-20~150°C,傳感器長度為2-10米。89臺3通道LA-03熒光溫度解調儀、267根LS-P5熒光光纖溫度傳感器。

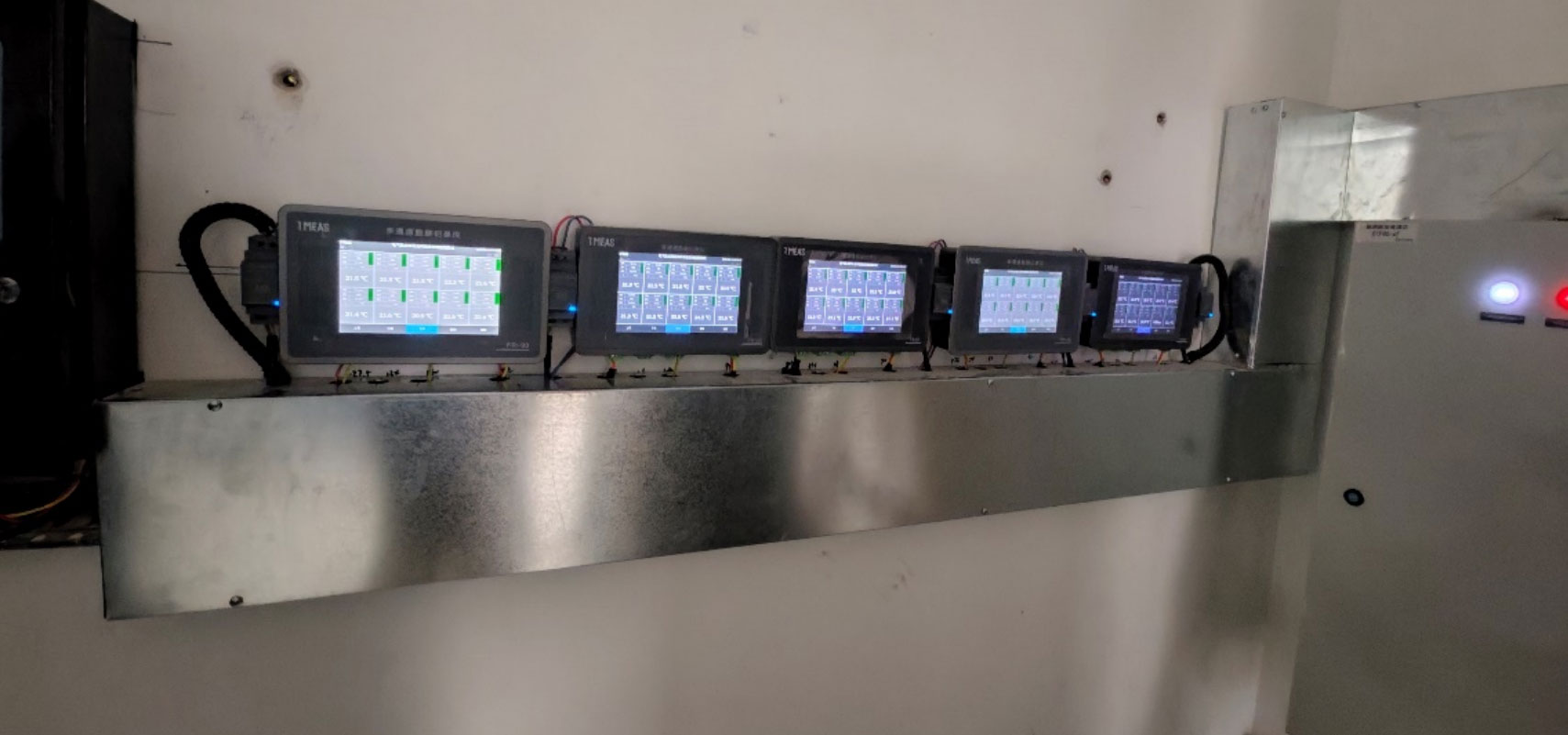

應用場景為抽屜柜;溫度范圍:-20~150 °C ,傳感器標準長度為1米(光纜最長可達25米)。每個抽屜柜單獨安裝,獨立使用。測溫探針安裝在抽屜柜內的接線端子螺母上;解調儀自帶溫度輪詢顯示。5臺FR-03多通道數據記錄儀;可進行集中溫度數據采集,在記錄儀上輪流顯示各測點溫度數值。合計369個熒光光纖溫度測溫點。

1

2

3

4



07
功能描述? ?

●?直接測量發熱點
直接測量接插件的接觸位置,溫度更真實,反應更靈敏。
●?傳感器壽命長,精度高


光纖傳感器柔韌性好、物理硬度高、不易損傷、使用壽命長,光纖溫度傳感器響應快、準確性及溫度性高、絕緣性好、壽命長,免維護。


?提供實時,安全,可靠的溫度信息


光纖測溫準確度高,誤差小。


●?實時監測設備運行狀態和進行故障分析
及時、準確、有效地了解設備運行狀態,定位溫度異常并報警,防患于未然。獨有系統自診斷功能,通過光電信號檢測和算法,可有效識別光纖傳感器故障類型,防止誤報、錯報等現象發生。

08
結論? ??

熒光光纖傳感器作為一種先進的測溫技術,在電氣設備溫度監測領域具有明顯的優勢。其高精度測量、抗干擾能力強、覆蓋盲區小、實時監測和遠程監測等特點,使其成為電氣設備溫度監測的理想選擇。相比于其他測溫技術,熒光光纖傳感器在準確性、穩定性和可靠性方面更具優勢,有望在電力行業得到更廣泛的應用。
