產品名稱：轉接光纜EC-03

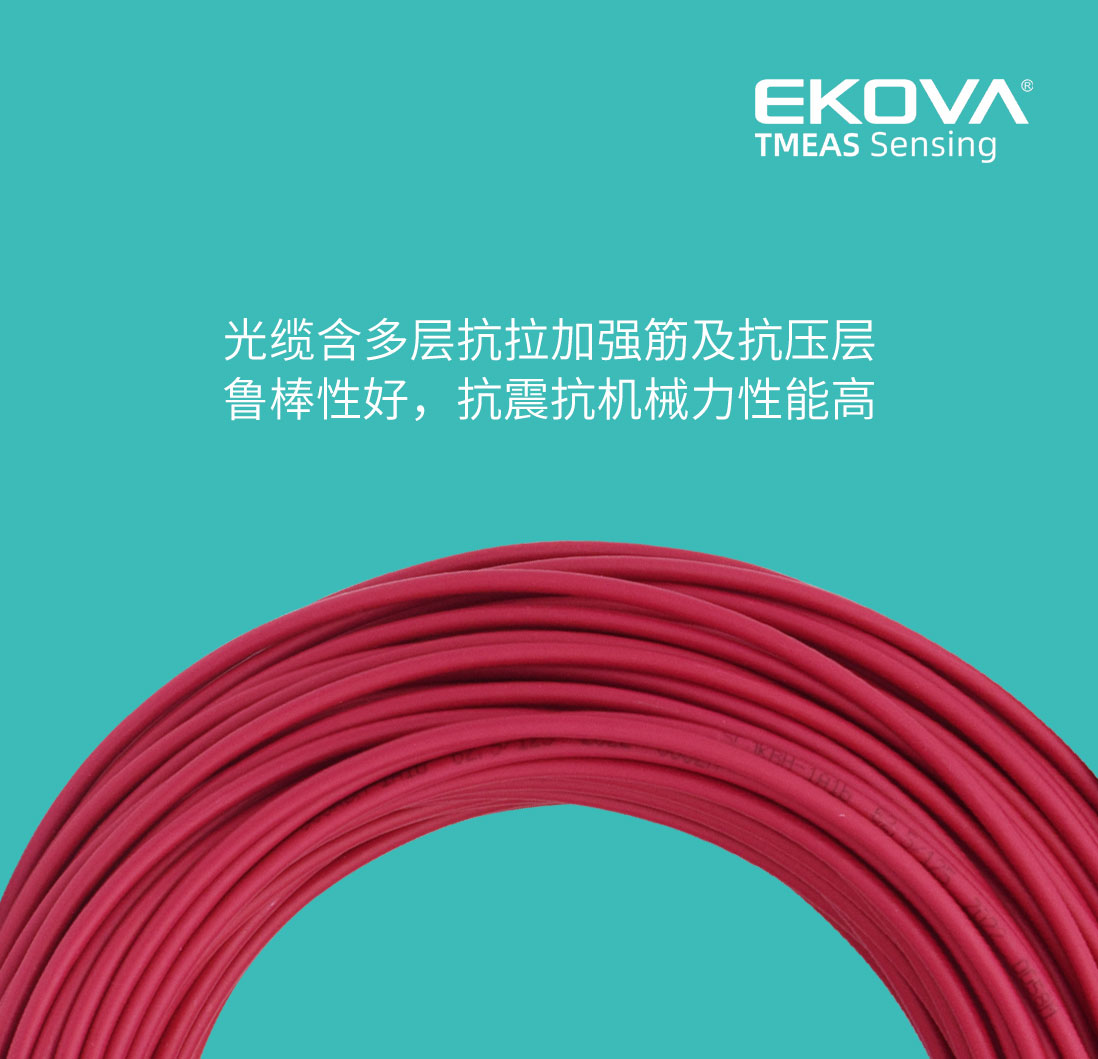

產品特點：光纜含多層抗拉加強筋及抗壓層，魯棒性好，抗震抗機械力性能高，適用發電機等苛刻環境。
正品保障
量身定制

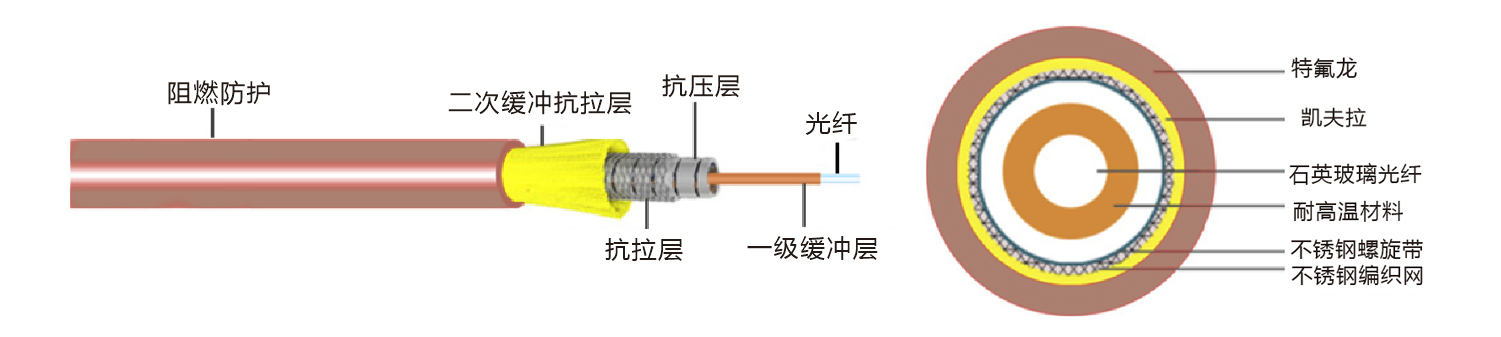

多年行業沉淀EC-03的光纜采用六層結構，接觸光纖的第一層為緩沖層，第二層為加強筋，第三層為抗壓層，第四層是編織抗拉層，第五層為緩沖層，最外層為耐磨耐油護套。光纜結構充分考慮了極端的各種極端工況，幾乎適用于所有的嚴苛環境

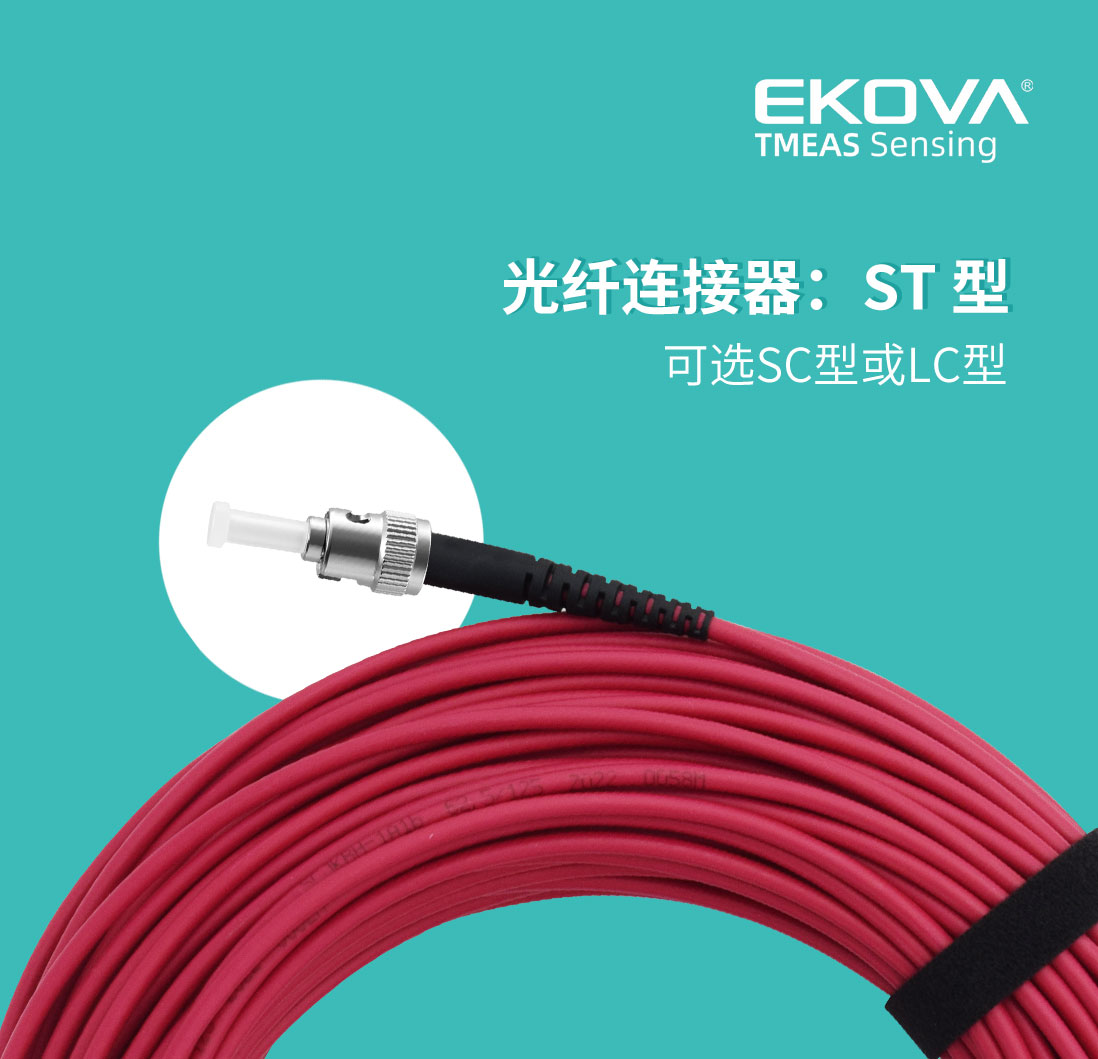

轉接光纜也稱延長光纜，用于與光纖傳感器對接以延長光纖傳感器總長度的光學延長轉接線。光纖使用純度極高的石英玻璃，光纖外部增加防護護套后組成光纜，光纜兩端帶有兩個光纖連接器，連接器類型可以為ST、SC或LC，連接器是將光纖內置在兩個端面精密研磨的陶瓷插針內部，通過對準兩個陶瓷插針使兩根光纖的軸心對準，以使從光纖傳感器輸出的光能量能最大限度地耦合到轉接光纜中，使光鏈路對系統造成的影響最小。
EC-03的光纜采用六層結構，接觸光纖的第一層為緩沖層，第二層為加強筋，第三層為抗壓層，第四層是編織抗拉層，第五層為緩沖層，最外層為耐磨耐油護套。光纜結構充分考慮了極端的各種極端工況，幾乎適用于所有的嚴苛環境。
規格參數
| 使用環境 | 長期：-100~200℃ |
| 光纖連接器類型 | ST、SC或LC |
| 光纖類型 | OM1(62.5/125um) |
| 連接器插損 | 0.5dB |
| 光纜損耗 | ＜3.0dB/km |
| 回波損耗 | ＜45.0dB |
| 最小彎曲半徑 | 短期10mm，長期17.5mm |
| 長度要求 | 光纜長度1000米以下不影響測溫性能 |
| 護套材質 | PTFE |
| 電磁干擾 | 完全免疫 |
| 光纜外徑 | 3.0mm |
| 光纜抗拉 | 長期200N，短期400N |
| 連接器體與光纜抗拉 | 50N/15s |
| 光纜壓扁力 | 長期200N/10cm，短期400N/10cm |
| 光纜凈重 | 22kg/km |

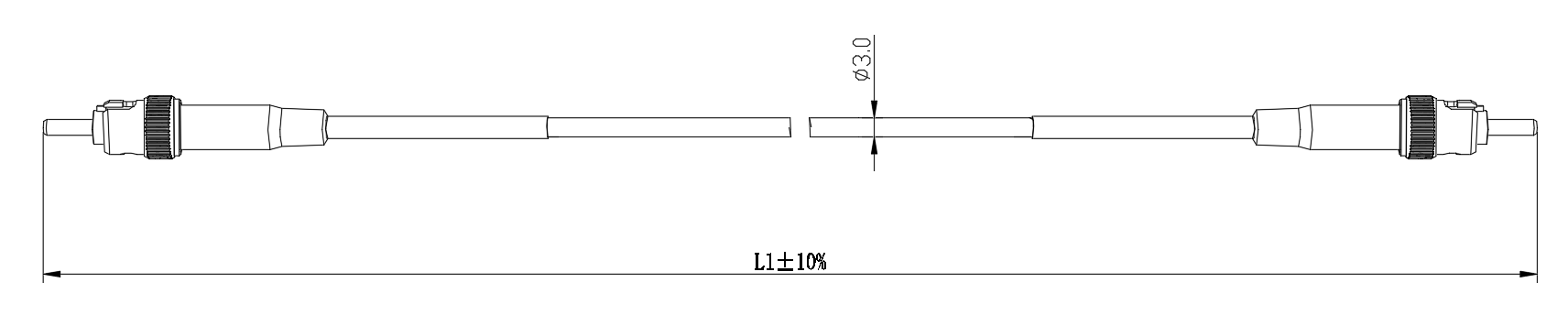

外形結構

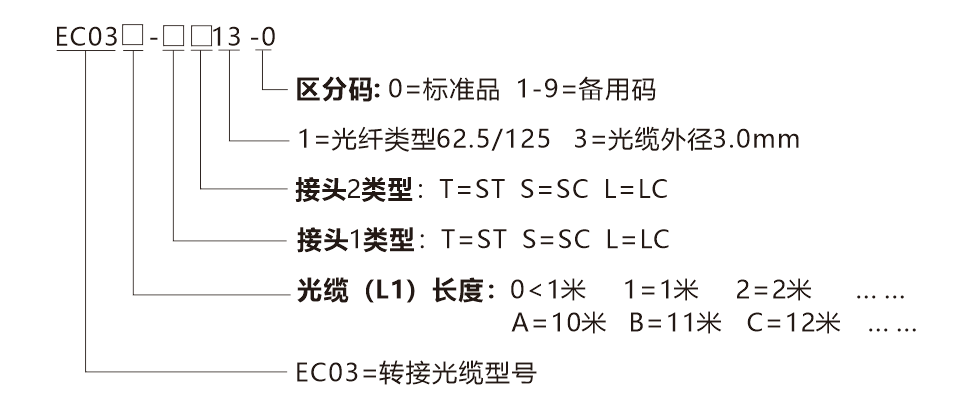

選型說明
● 水輪機/火力/風力發電機；
● 室外電器熱點測溫；
● 機車；
● 變壓器；
● 輪船；
● 建筑，橋梁，礦井。
