FM-18熒光溫度解調儀是油浸變壓器繞組熱點熒光溫度在線監測系統中的解調和控制的主要設備。傳感器測溫更快,精度更高,并具備光路、傳感器自診斷的特點,可提升安全性和經濟性;FM18具有報警、組合邏輯輸出等多項功能,用戶可根據實際需要選擇使用;具有4-20mA模擬量輸出和RS 485通信接口,以及網絡接口,遵循標準的Modbus RTU協議。
熒光溫度解調儀是油浸變壓器繞組熱點熒光溫度在線監測系統中的主要解調和控制設備。系統的溫度測裝置采用熒光光纖溫度傳感器技術,實現繞組溫度的可靠、準確和快速測量;光纖溫度傳感器本質上對電磁免疫,不受強電磁干擾影響,測溫精度高;光纖材質絕緣性好,具有耐腐蝕、耐高壓等特性,提供更高的可靠性和安全性;光纖溫度傳感器體積小,響應快,能提供更快速的溫度響應;系統具備自診斷功能,可有效識別傳感器故障類型,有效防止誤報、錯報等現象。

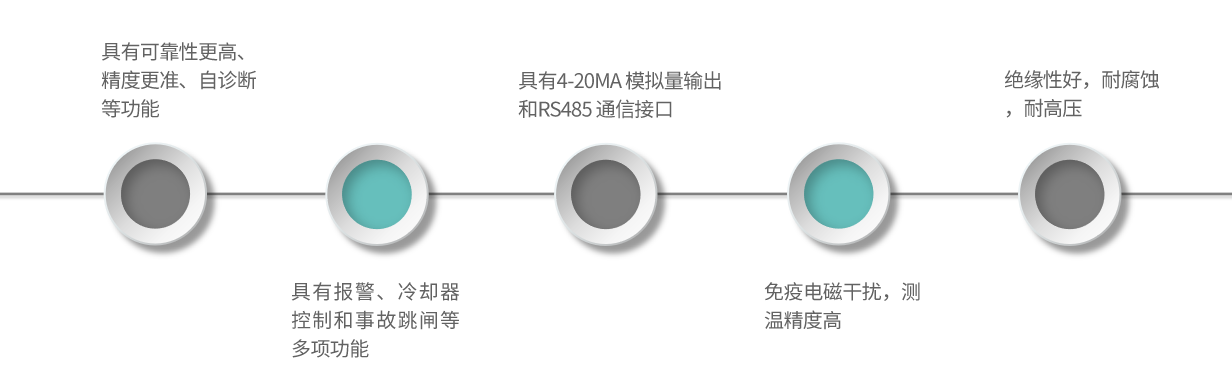

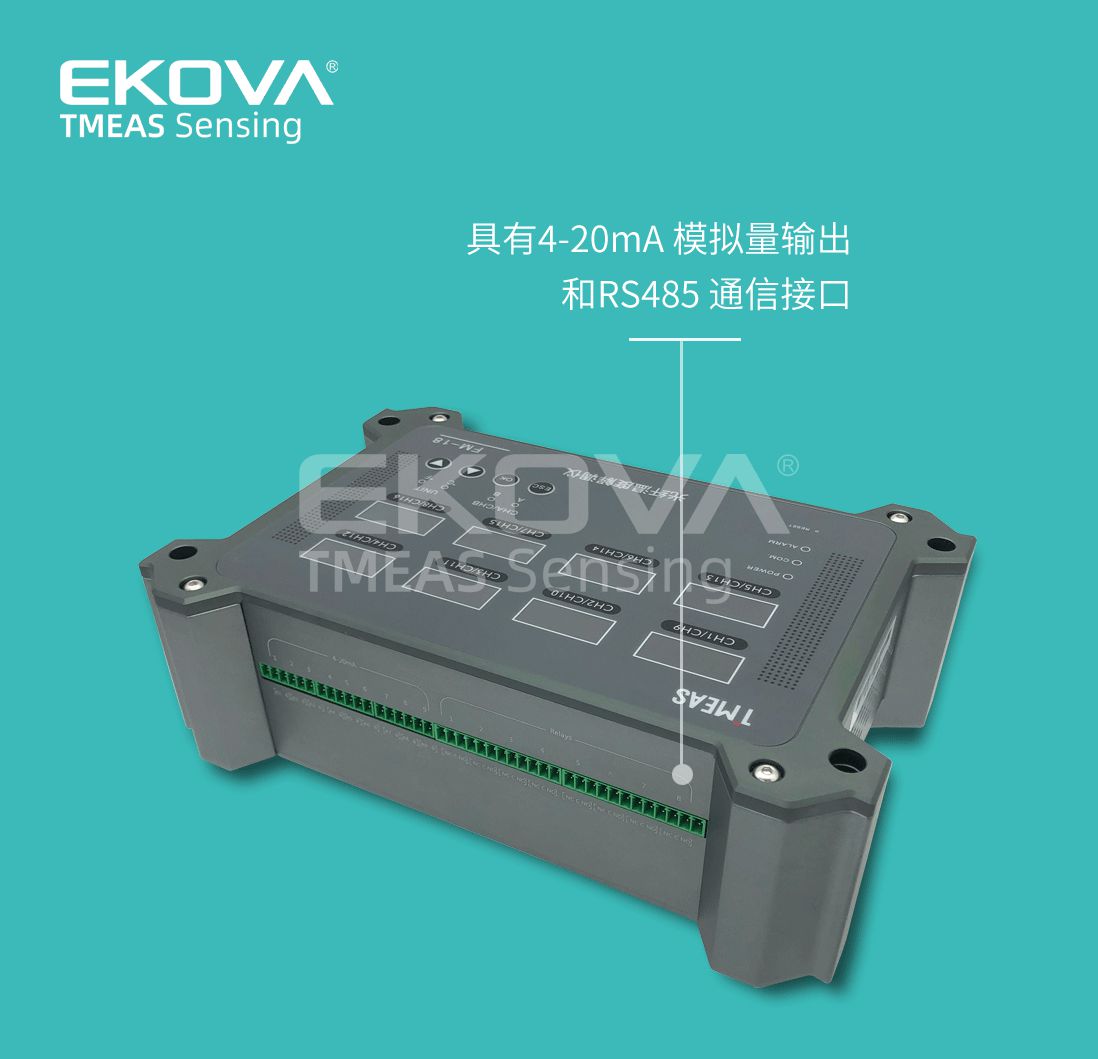

FM-18熒光溫度解調儀可靠性高、精度準、自診斷等特性,可提升安全性和經濟性;具有報警、冷卻器控制和事故跳閘等多項功能,用戶可根據實際需要選擇使用;具有4-20mA模擬量輸出接口,以及RS 485以及LAN通信接口,通訊協議遵循標準的Modbus RTU通訊協議。
光纖傳感技術是伴隨著光導纖維和光纖通信技術發展而形成的一門先進的傳感技術。由于工作范圍廣、線性度好、抗干擾性能強、體積小、可靠性高等特點和優勢,被廣泛應用于高溫、高壓、強磁、輻射、強腐蝕性等很多特殊環境下的設備監測。光纖溫度傳感器技術已經在11KV到1000KV各種電力設備,如變壓器、電抗器、發電機等得到廣泛應用。
測溫范圍 | -40℃到260℃(取決于實際傳感器) |
測溫精度 | ±1℃ |
測溫分辨率 | 0.1℃ |

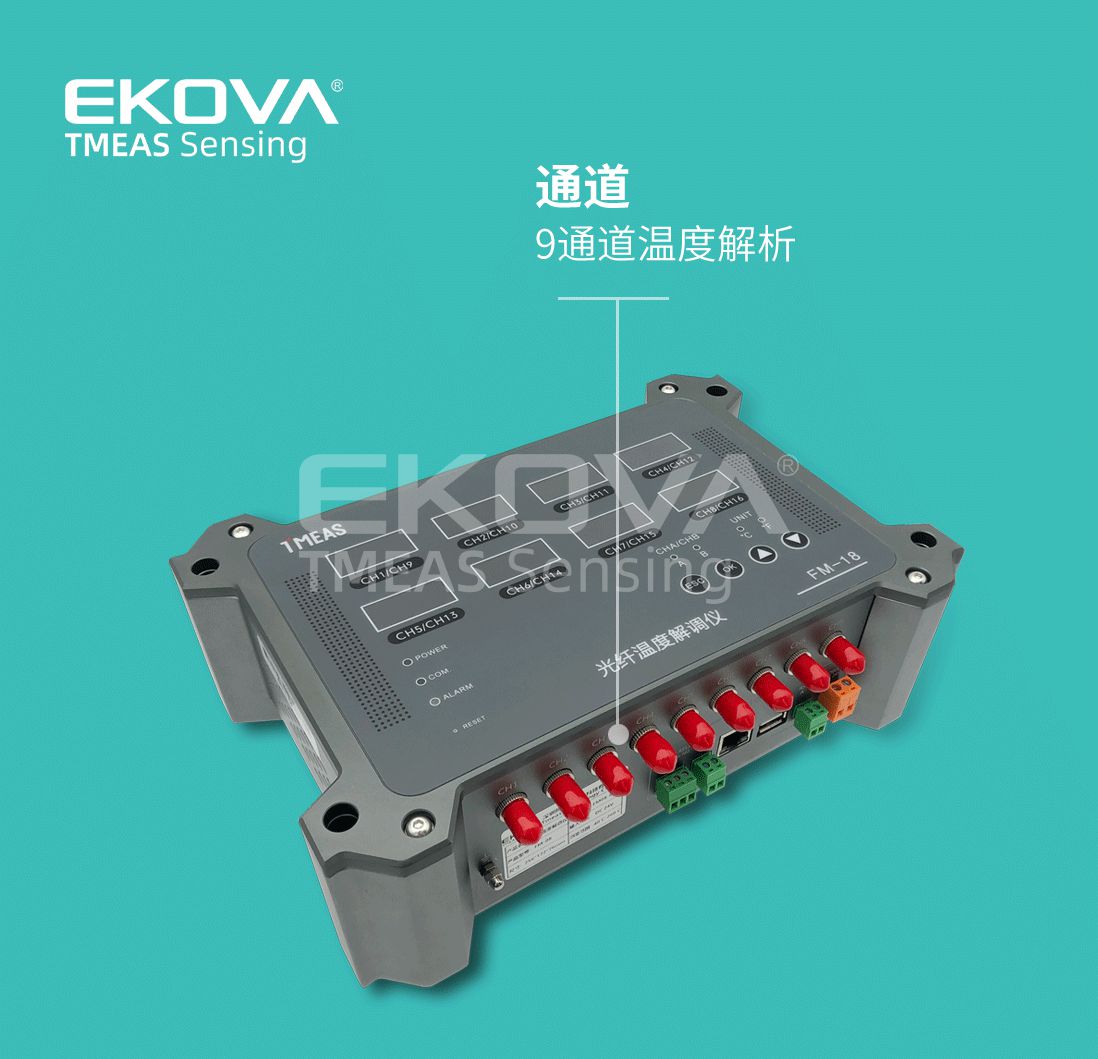

測溫通道數 | 4~9通道 |
響應時間 | 0.2s每通道 |
傳感器接口 | ST光纖連接器 |
傳感器類型 | 熒光光纖傳感器 |
溫度單位 | ℃ |
電源輸入 | DC 24V |
設備功耗 | <15W |
設備重量 | < 5kg |
結構尺寸 | 256*172*70mm |
通訊協議 | 標準Modbus-RTU、Modbus -TCP/IP協議 |
設備物理接口 | 電源接口(DC24V) |
工作環境溫度 | -20℃~55℃ |
工作環境濕度 | ≤95%RH,不結露,無腐蝕性氣體 |
運行環境海拔 | ≤2500M |
防護等級 | IP45 |
數據本地保存 | ≥30天 (9通道數據) |

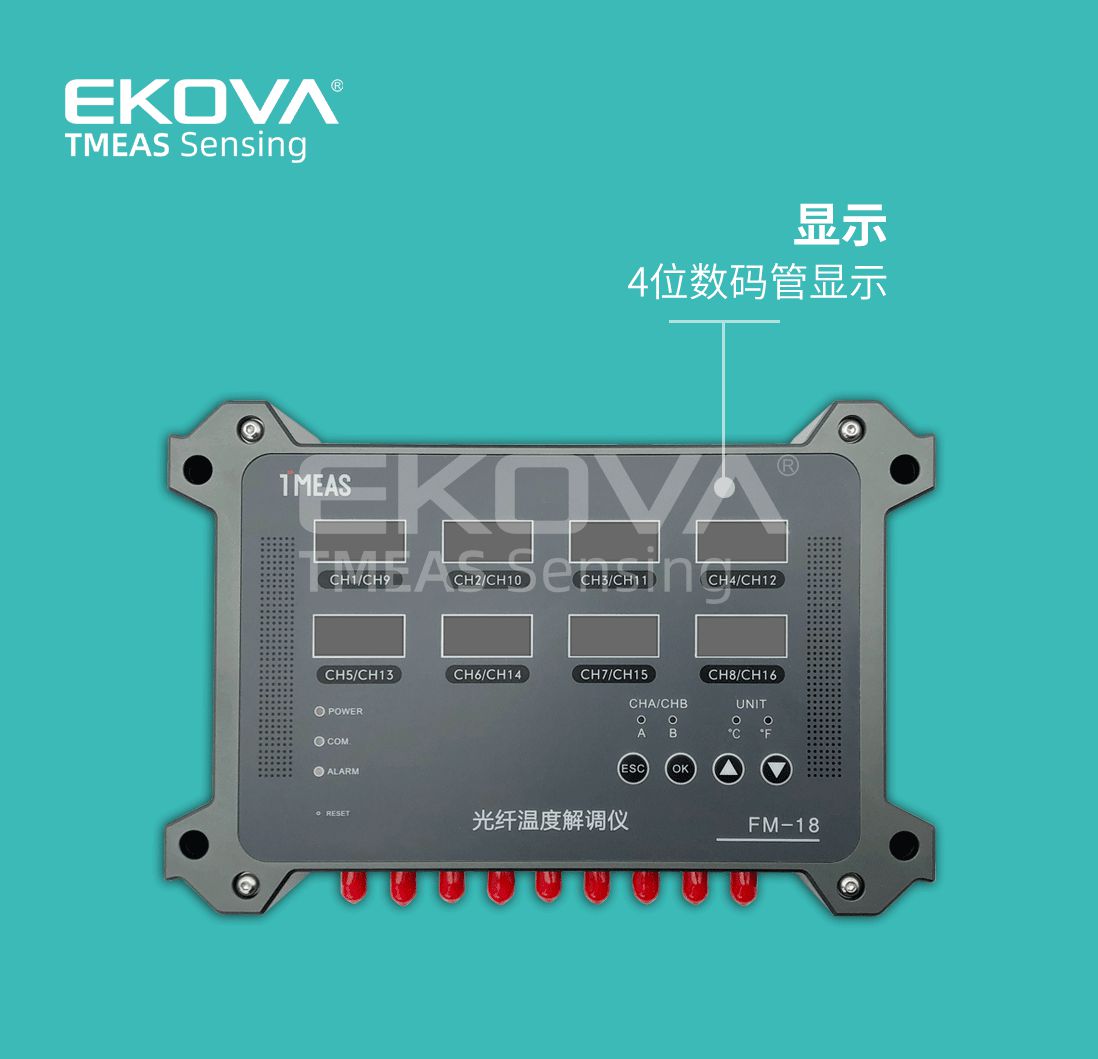

外形結構

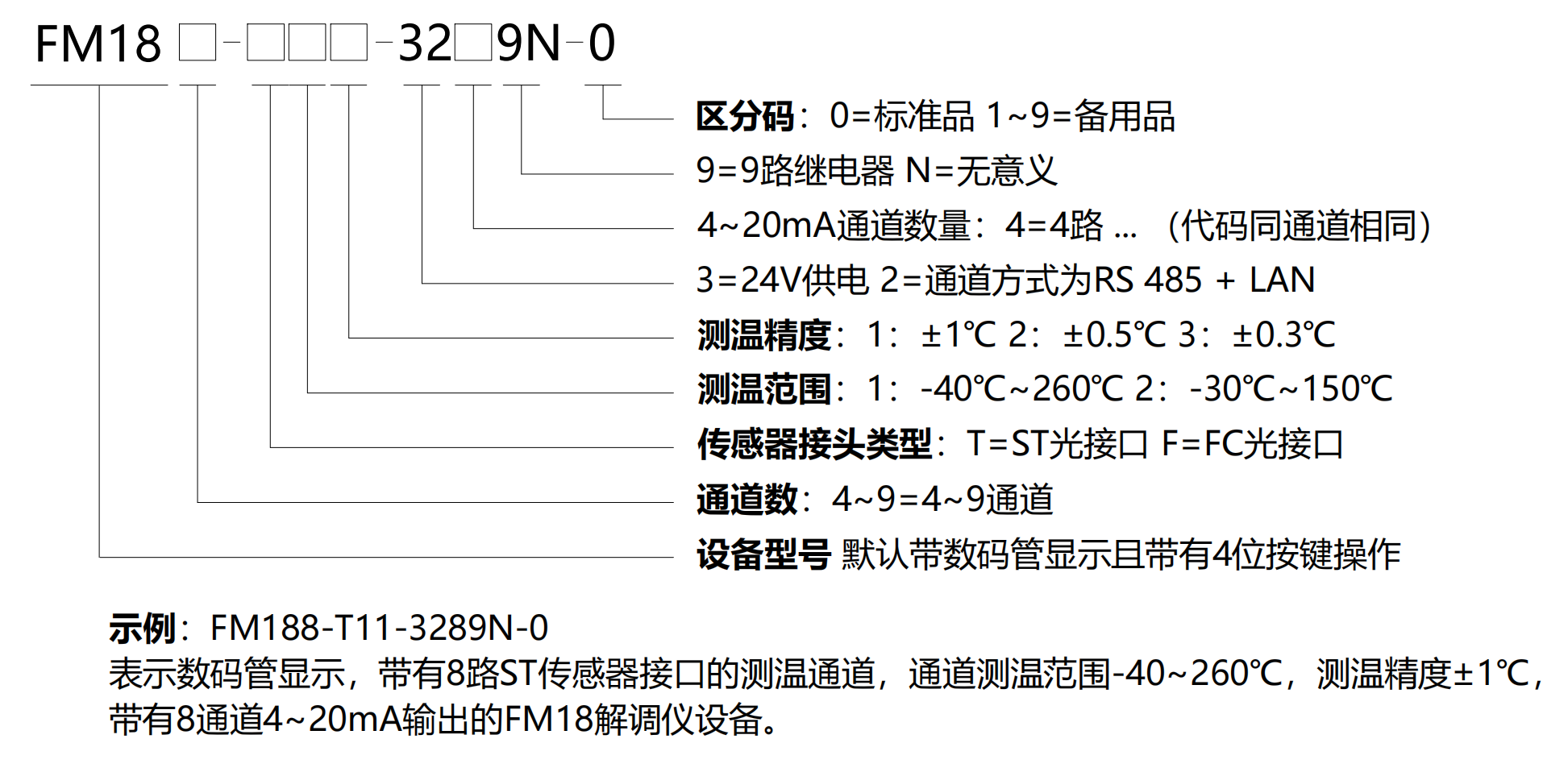

選型說明
● 油浸變壓器光纖溫度在線監測;
● GIS設備內部熱點測量;
● 氣體絕緣式封閉母線槽內部溫度測量。
