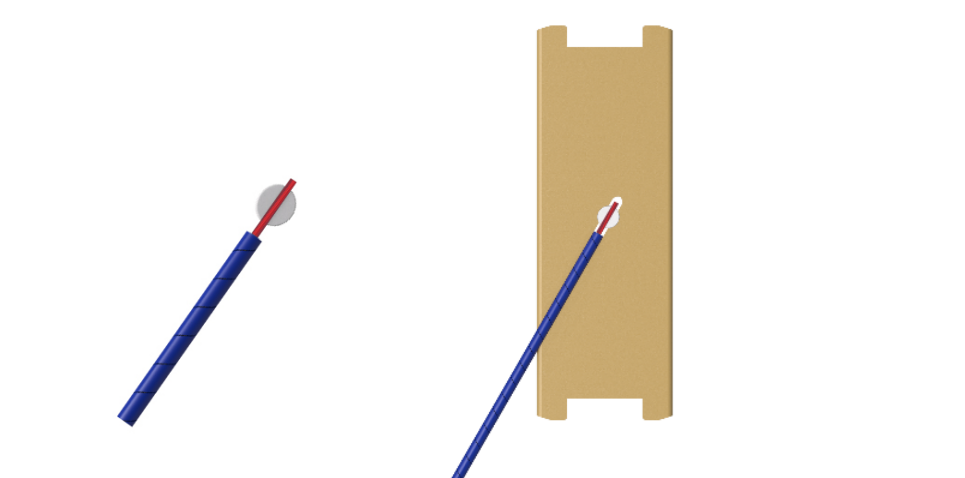

FS-07傳感器光纜外護套采用柔性PTFE螺旋切口耐高溫材料,內部PTFE內護套有規律性的開孔,方便管內空氣排出形成真空狀態及液體的浸入。內護套管內的光纖使用大模場能量光纖,耐溫高,損耗低。光纜纖細,柔性好,抗壓、抗拉、抗震動性能優異。傳感器固定座卡口設計,內護套卡入并粘接在固定座上,紙質固定座電性能優異,性能穩定,尤其適用于油浸變壓器油浸變壓器繞組熱點溫度在線監測。

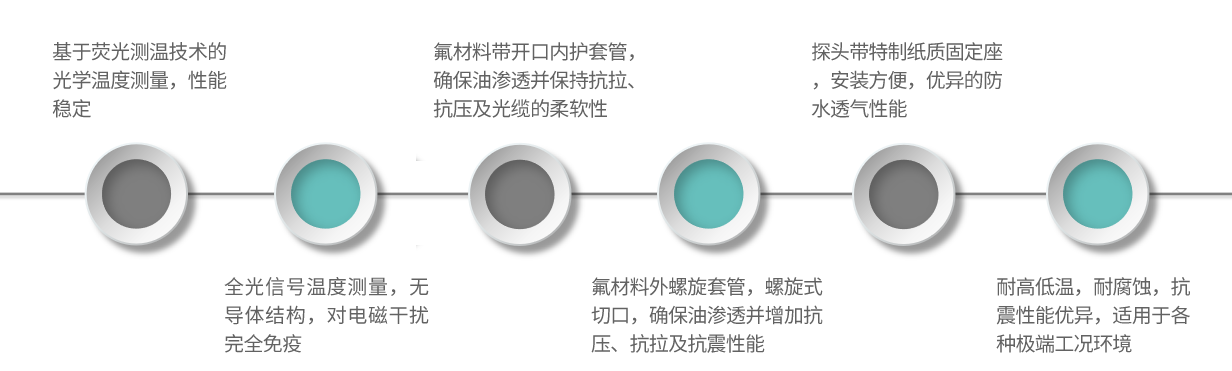

熒光光纖溫度傳感器是使用稀土熒光做為感溫物質制成的光纖溫度傳感器。利用熒光物質被激發后發光特性與溫度線性相關的特性,使用寬譜光做為激發媒介,光纖做為傳導介質,將熒光物質與光纖封裝為一體而制成。傳感器無導體結構,對電磁干擾完全免疫,重復性好,精度高,響應快,壽命長??蓱?yīng)用對壽命及抗干擾有嚴格要求的領域,如RFI,EMI,NMR,RF,微波,超高壓等環境。
FS-07傳感器光纜外護套采用柔性PTFE螺旋切口耐高溫材料,內部PTFE內護套有規律性的開孔,方便管內空氣排出形成真空狀態及液體的浸入。內護套管內的光纖使用大模場能量光纖,耐溫高,損耗低。光纜纖細,柔性好,抗壓、抗拉、抗震動性能優異。傳感器固定座卡口設計,內護套卡入并粘接在固定座上,紙質固定座電性能優異,性能穩定,尤其適用于油浸變壓器油浸變壓器繞組熱點溫度在線監測。
測溫范圍 | -40℃~260℃ |
分辨率 | 0.1℃ |
精度 | ±1℃ |
響應時間 | <1S |

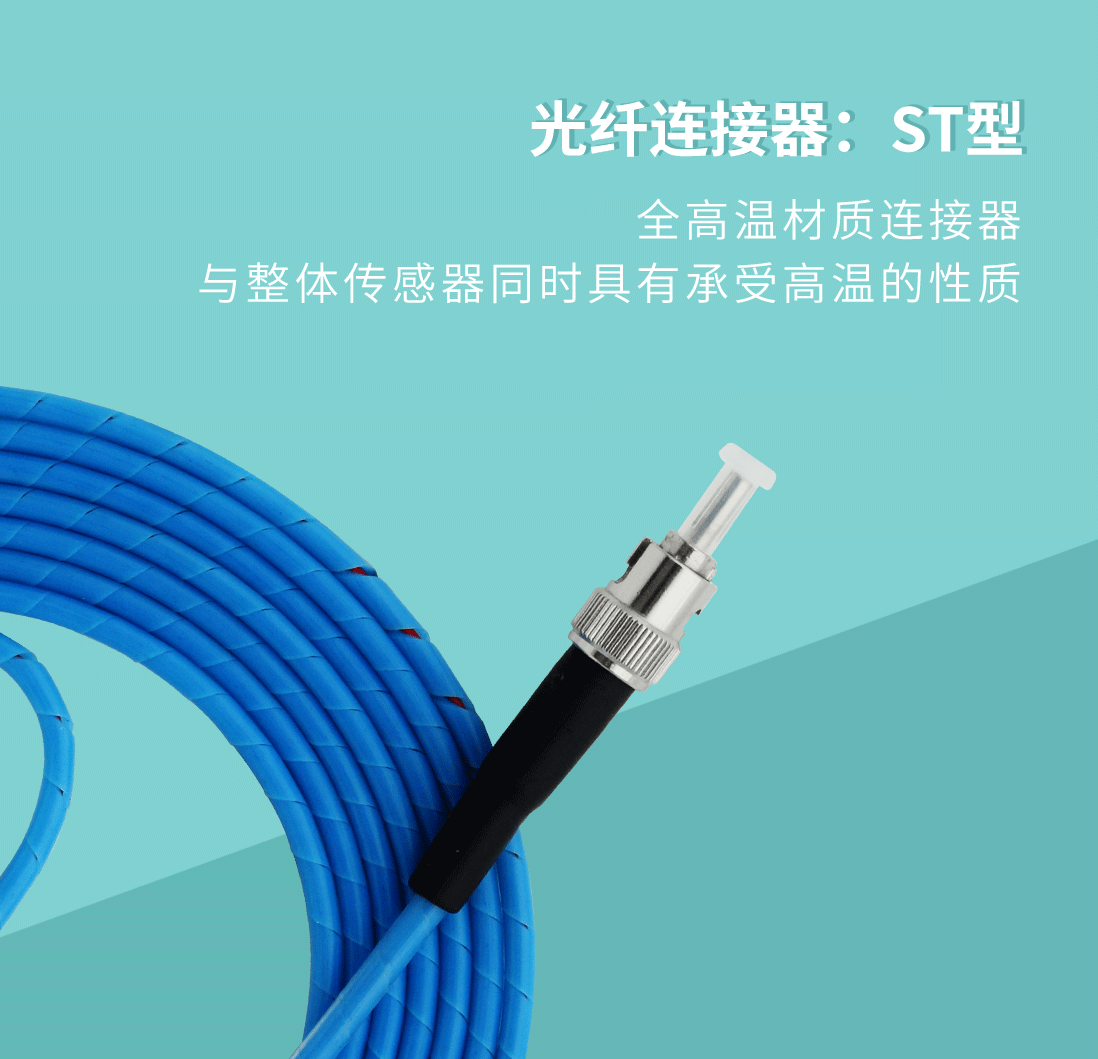

光纖連接器類型 | ST(接受定制) |
最小彎曲半徑 | 50mm |
長度要求 | 1-15米(含一次延長轉接) |
光纜耐受溫度 | -100℃~260℃ |
光纜直徑 | 3.0mm |

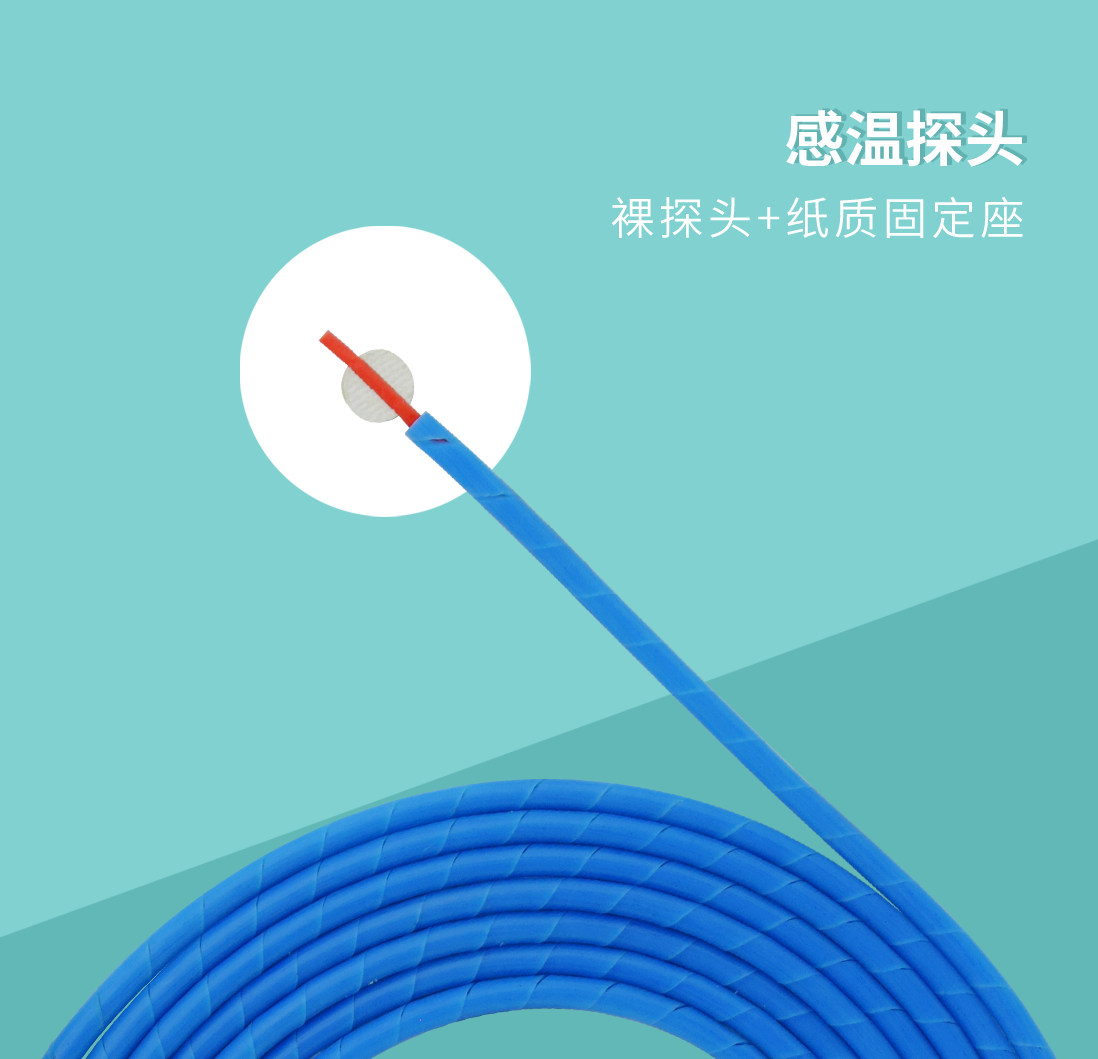

探頭類型 | 裸探頭+紙質固定座 |

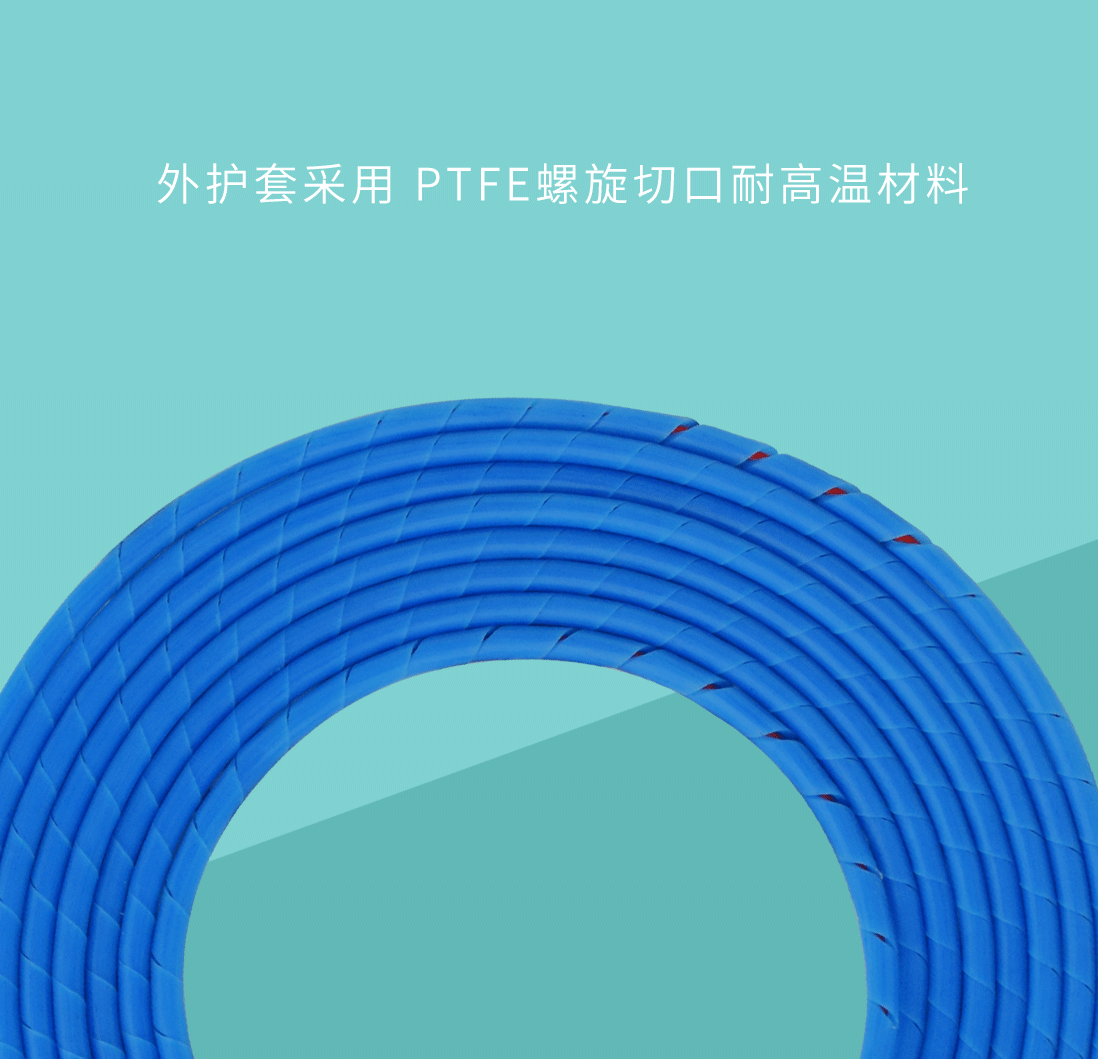

護套材質 | PTFE旋切管+帶開口內護套管 |
連接器與光纜抗拉 | ≥50N |
光纜抗拉 | ≥200N |
化學性能 | 抗化學腐蝕,可長期應用于變壓器油、煤油等 |
電磁干擾 | 完全免疫 |
絕緣性能 | 無導體結構 |

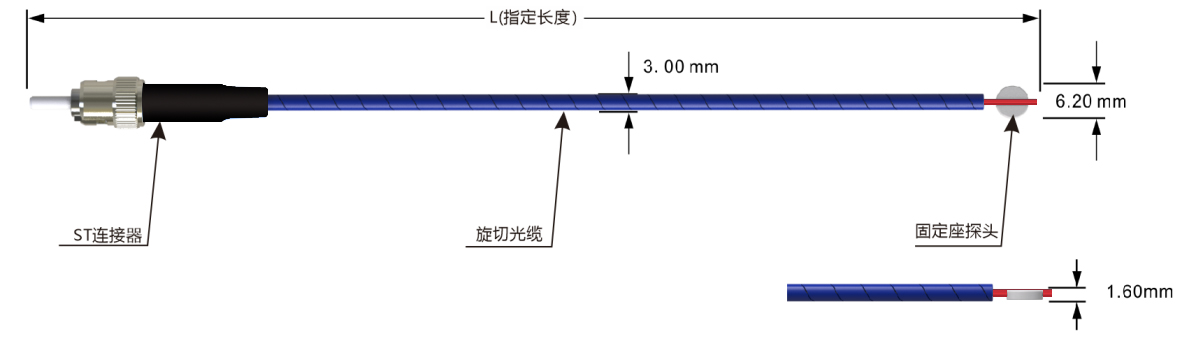

外形結構
選型說明
● 油浸變壓器繞組熱點溫度監測;
● GIS設備內部熱點溫度測量;
● 油中溫度監測;
● 真空環境溫度監測。
