在生物醫學領域,人體體溫是一個非常重要的生理參數,精確的溫度可以為醫生提供生理狀態的信息,幫助醫生診斷及治療。比如在微波、射頻熱療中,就需要對人體癌變組織的溫度進行實時無損監測。光纖 (FO) 溫度探頭利用光測量溫度,玻璃和聚合物制成的探頭是非導電的,完全適合強磁場、微波 (MW)和射頻 (RF) 電流的應用。微波熱療儀器設備安裝熒光光纖測溫測溫一體化裝置,解決了現有的微波熱療過程中不能同步實現對溫度的實時監控的問題,有利于提高熱療效果,同時提高微波熱療的安全性和可靠性。

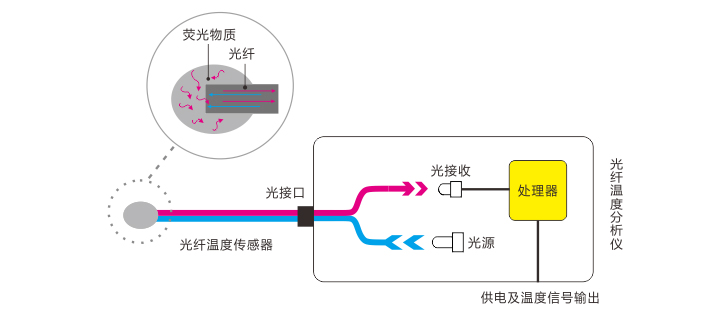

熒光壽命光纖溫度傳感技術的熒光光纖溫度傳感探針是基于稀土熒光物質的材料特性實現,當某些稀土熒光物質受紫外線照射并激發后,在可見光譜中發射線狀光譜,即熒光及其余輝(余輝為激勵停止后的發光)。熒光余輝的衰變時間常數是溫度的單值函數,通常溫度越高,時間常數越小。只要測得時間常數的值,就可以求出溫度。應用這種方法測溫的最大優點,就是被測目標溫度只取決于熒光材料的時間常數,而與系統的其他變量無關,例如光源強度的變化、傳輸效率、耦合程度的變化等都不影響測量結果,較其它測溫法原理上有明顯優勢,系統框架圖如下圖所示。
熒光光纖溫度傳感器利用光測量溫度,玻璃和聚合物制成的探頭是非導電的,可以避免高電壓施加到病人身上造成電擊,以及避免電磁環境對測量數據的干擾。同時,因?yàn)楣饫w的體積小,柔性好,測溫精度高,對被測物體影響小等優秀性能,非常適合在癌癥腫瘤熱療中用于監測溫度。
熒光光纖測溫一體化裝置,則可以直接與微波、射頻熱療儀器設備或電腦連接,在治療時,對癌細胞組織的溫度進行多點、實時、連續、長時間地精準監測,顯示和保存。醫生可查看歷史測溫數據,進行分析和診斷。
同時測量人體多個“熱點”部位溫度
能同時測量多個不同部位的溫度和顯示情況。
提供實時,安全,可靠的溫度信息
光纖測溫準確度高,誤差小。
在線監測人體溫度變化趨勢
系統可以在自動控溫模式下工作。
免疫電磁干擾,及時監測報警信息
抗干擾,能在高磁場環境下溫度運行。
測溫范圍 | 20℃~50℃ |
測溫精度 | ±0.3℃ |
測溫分辨率 | 0.01℃ |
測溫通道數 | 1~4通道 |
響應時間 | ≤100ms |
溫度單位 | ℃ |
溫度校準 | 系統自校準,自診斷,全壽命期間保持在標準范圍內 |
設備功耗 | 60mW |
通訊協議 | Modbus-RTU標準協議 |
通訊接口 | 定制RS485接口 |
電源輸入 | DC 5V |
設備重量 | ≤100g |
設備接口 | 卡農端子 |
電源輸入 | DC 24V |
功耗 | 1.2W |
重量 | 0.35kg |
尺寸 | 104*87.2*53(mm) |
通訊協議 | Modbus-RTU標準協議 |
模擬量輸出 | 4~20ma(一路) |
光纖連接器類型 | 一體式 |
最小彎曲半徑 | 15mm |
總長度要求 | 1~6m(可定制) |
探針長度要求 | 10~200mm |
探頭類型 | 聚酰亞胺封閉式探頭 |
護套材質 | TPU |
電磁干擾 | 完全免疫 |
化學性能 | 耐醇類,季銨鹽及同類型消毒液擦拭 |
抗電磁干擾,耐高溫,耐腐蝕
檢測的準確性及數據傳輸?shù)姆€(wěn)定性完全不受影響。
可靠穩定,精度高,防爆防燃
傳感器采用感溫材料為稀土材料,該材料長期穩定,傳感器外層采用硅纖護套,確保系統的安全可靠。
測溫周期短,實時性高
測溫周期小于1秒鐘,可充分保證報警的及時性。
尺寸小,重量輕,無毒害
一體式光纖解調儀,體積小,重量輕,安裝方便簡單。
● 微波、射頻熱療中的人體體表或體下溫度測量。
設備名稱 | 型號 | 數量 | 備注 |
熒光光纖溫度解調儀 | FA12 | 1 | 標準通道數:4 |
一體式熒光光纖溫度解調儀 | FT01 | 1 | 1通道,一體化光纖溫度解調模塊 |
熒光光纖溫度傳感器 | MSP1 | 4 | 標準長度:1-6米 |
