引言
隨著科技的發展和社會的進步,人們對個體生命價值的認知不斷提升,人類的健康觀念、方式和途徑都發生著深刻的變化。人們對健康的關注度逐步提高,越來越多的人希望依靠有效的科技手段來保障生命的安全。

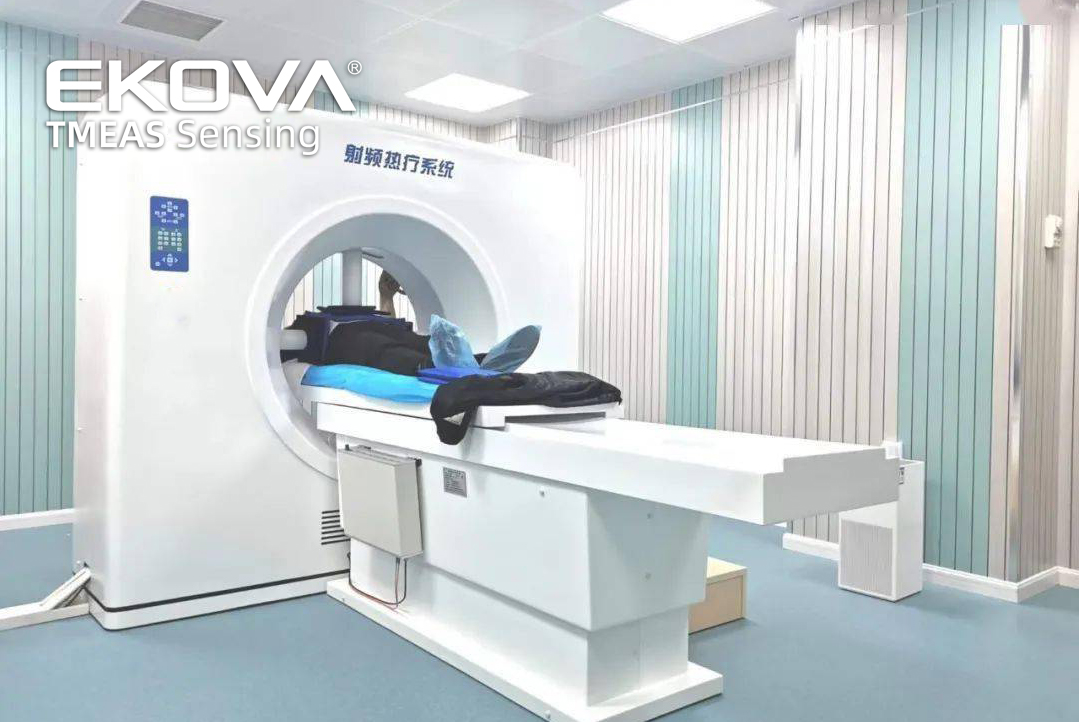

在生物醫學領域,人體體溫是一個非常重要的生理參數,精確的溫度可以為醫生提供生理狀態的信息,幫助醫生診斷及治療。比如在微波、射頻熱療中,就需要對人體癌變組織的溫度進行實時無損監測。
熱療原理是通過微波、射頻電磁波等加熱源產生熱效應對癌細胞組織加熱來治療。由于癌細胞比正常細胞血流量少、散熱慢、對熱更敏感。在熱療的作用下,對人體組織加熱到42~45℃癌細胞即可被殺死,而正常組織卻無明顯損傷。而超過45℃以上,正常細胞也會受到嚴重的創傷,因此45℃作為界限值,如何使癌變部位,精準恒定保持在45℃,既能殺死癌細胞,又不損傷人體正常組織,就要求在熱療時,溫度測量與控制具有足夠高的精度,且可以避免電磁對溫度的干擾。
在此環境中應用的溫度傳感器,必須要滿足以下特殊要求:
1、可在人體皮表或皮下、多點測量;
2、與人體接觸,材料必須無毒,還要有良好的相容性,不會出現過敏排異等不良現象;
3、測溫精度要高,且對溫度以外的物理量不敏感;
4、具有良好的電氣安全性,應按照防電擊的電氣安全標準;
5、在性能上,要便于清潔和消毒,防止有害物質交叉感染;
6、在結構上,探頭要小,纜身要軟,盡可能少影響人體正常的身體活動。
傳統醫用傳感器如:熱電偶溫度傳感器、熱敏電阻溫度傳感器、紅外熱輻射溫度傳感器等。它們都無法滿足在微波、射頻熱療環境中的使用要求,且傳感元件大多為導體,這會在治療中帶來一系列的問題。如在導線上會產生歐姆熱,使其自身溫度升高,成為附加干擾熱源;或是由于導體的集膚效應,導體表面的電流密度也會隨著磁場頻率的增加而升高,測量的溫度示值會產生很大的誤差,甚至無法進行測量,從而影響治療效果。
利用熒光光纖溫度傳感技術測溫的熒光光纖溫度傳感器感溫探針是基于稀土熒光物質的材料特性實現,當某些稀土熒光物質受紫外線照射并激發后,在可見光譜中發射線狀光譜,即熒光及其余輝(余輝為激勵停止后的發光)。熒光余輝的衰變時間常數是溫度的單值函數,通常溫度越高,時間常數越小。只要測得時間常數的值,就可以求出溫度。
應用這種方法測溫的最大優點,就是被測目標溫度只取決于熒光材料的時間常數,而與系統的其他變量無關,例如光源強度的變化、傳輸效率、耦合程度的變化等都不影響測量結果,較其它測溫法原理上有明顯優勢,測溫原理如圖所示:
熒光光纖溫度傳感器應用在微波、射頻熱療中的優勢有:
光信號測溫,無導體結構,電氣絕緣性能好,不受電磁場干擾;
測量精度高,測溫周期短,反應靈敏;
光纖柔韌性好,感溫探頭體積小,最小可達到0.5mm,適合接觸式體表或體內介入式溫度測量;
傳感器外層可定制采用硅纖護套,方便消毒液擦拭;
傳感器耐高溫,耐腐蝕,防爆防燃,操作方便靈活;
可直接接入醫療設備或電腦,多點監測、集中顯示溫度。
熒光光纖溫度傳感器利用光測量溫度,玻璃和聚合物制成的探頭是非導電的,可以避免高電壓施加到病人身上造成電擊,以及避免電磁環境對測量數據的干擾。同時,因?yàn)楣饫w的體積小,柔性好,測溫精度高,對被測物體影響小等優秀性能,非常適合在癌癥腫瘤熱療中用于監測溫度。

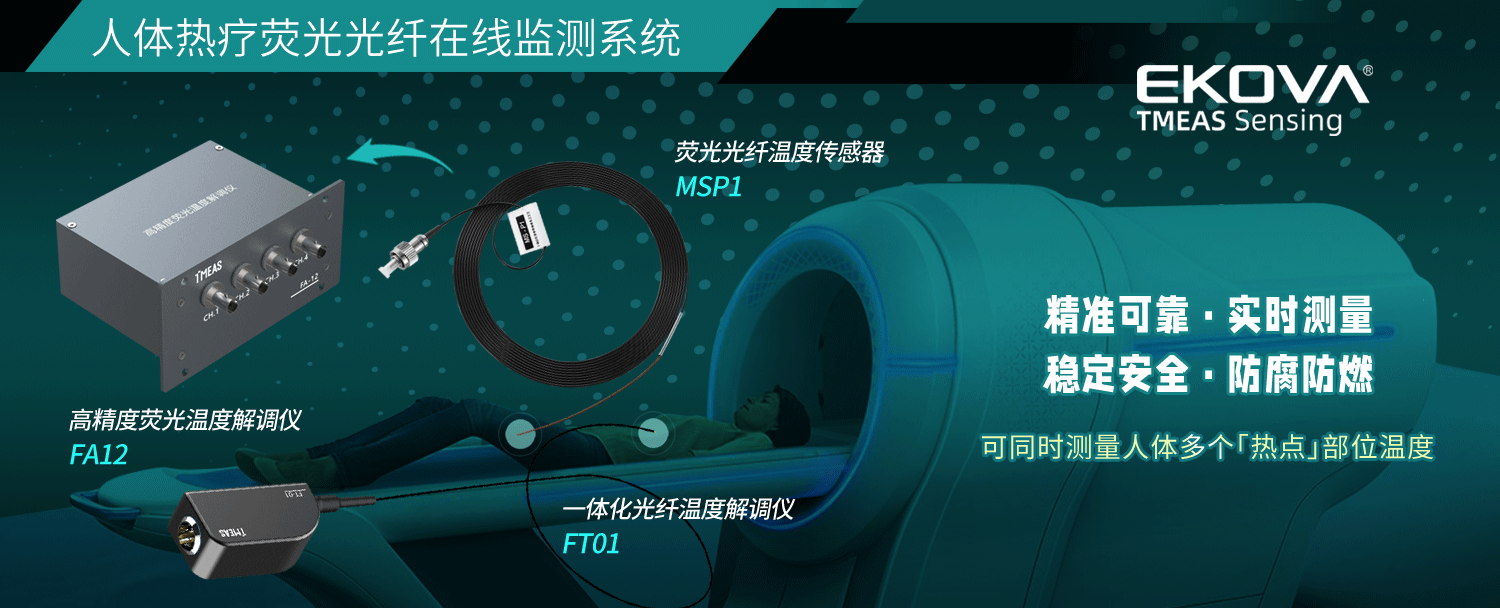

熒光光纖測溫一體化裝置,則可以直接與微波、射頻熱療儀器設備或電腦連接,在治療時,對癌細胞組織的溫度進行多點、實時、連續、長時間地精準監測,顯示和保存。醫生可查看歷史測溫?cái)?shù)據,進行分析和診斷。
目前,光纖溫度傳感器,作為一種優勢明顯的先進測溫技術,已經在各種高精尖領域得到了廣泛應用,憑借其測溫精度高,探頭體積小,纜身柔性好、對電磁干擾免疫等獨特優勢,在生物醫學領域的應用也在被訊速推廣,且已取得了良好的應用實績。
