轉接盤主體表面平整、平行度高,外圓帶有8個均分11毫米直徑的固定孔,所有組件使用高溫環氧膠永久精密地固定在一起,典型應用場景是油浸變壓器繞組熱點光纖溫度在線監測。
光學貫通器轉接盤是一個光學結構件,用以貫通密閉腔體內外的光路,能在完成密閉腔體抗壓密封的同時確保腔體內外的雙向無損光通信。

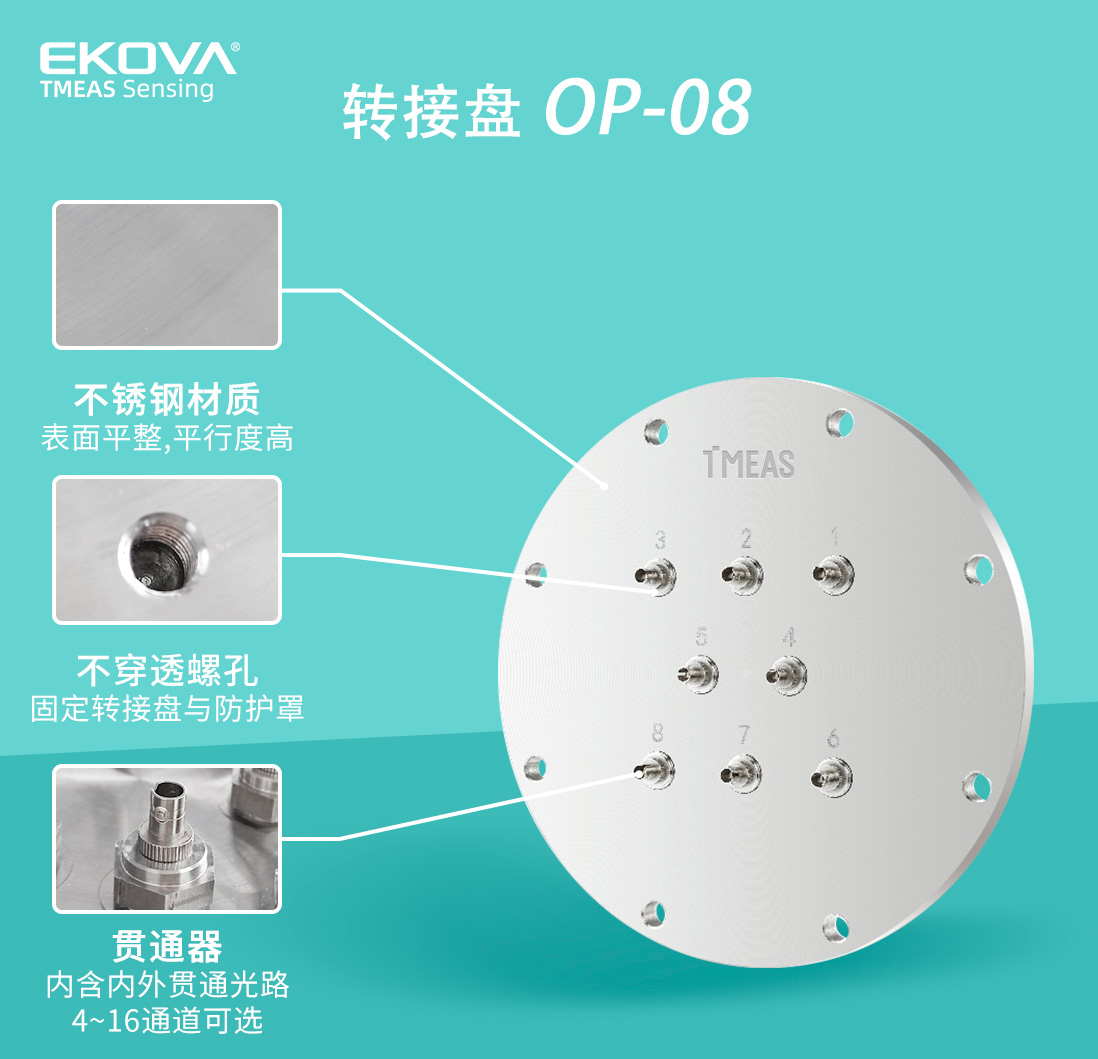

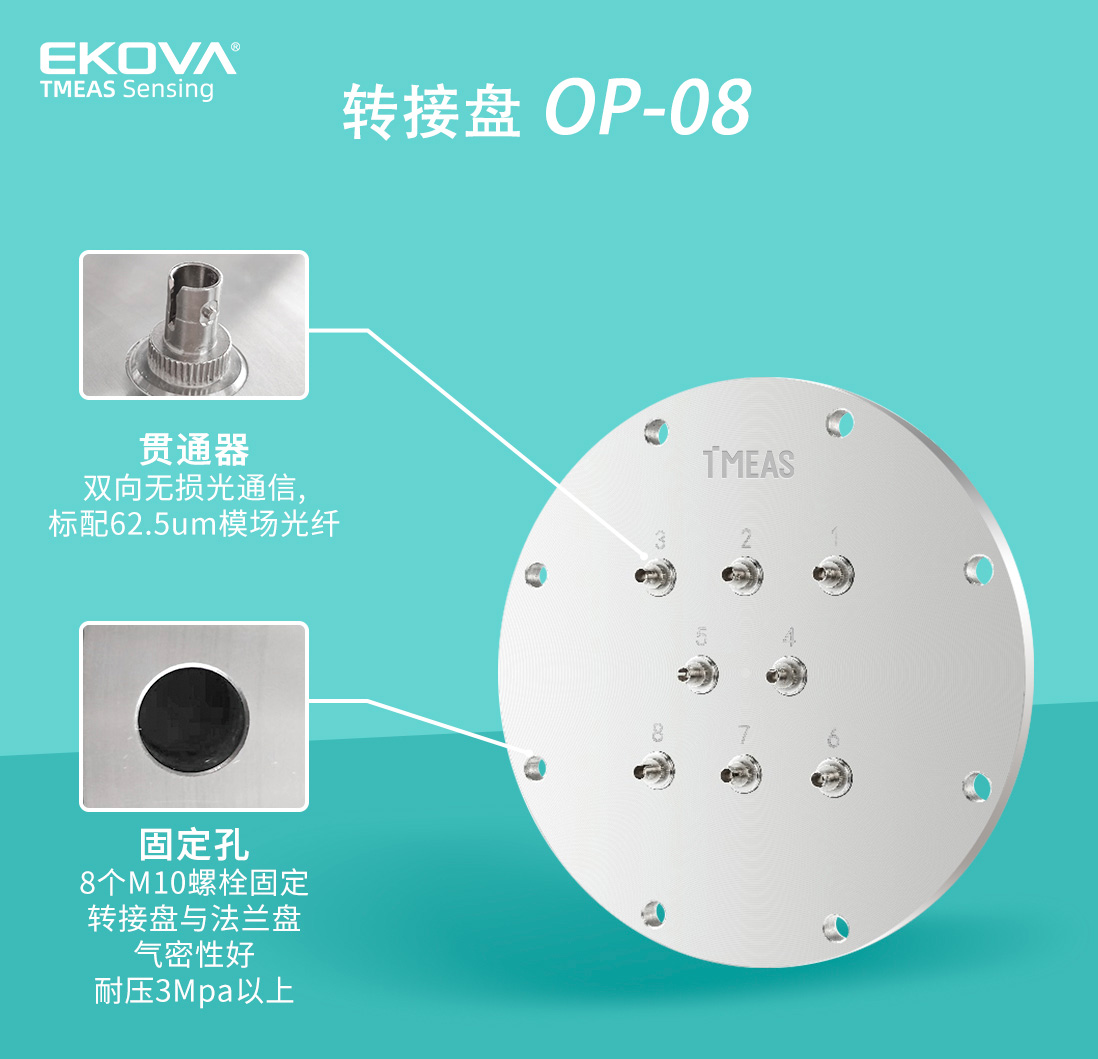

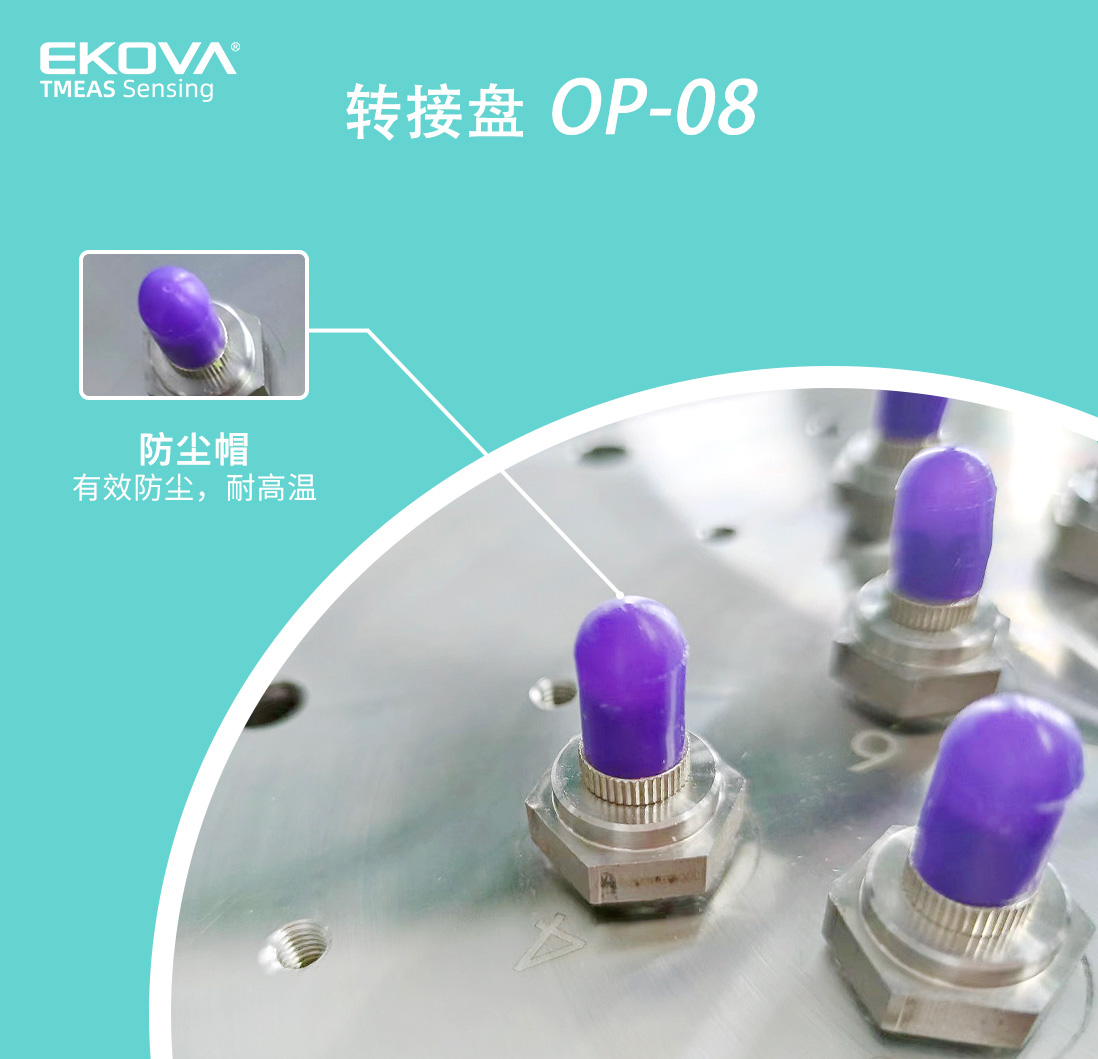

轉接盤主體表面平整、平行度高,外圓帶有8個均分11毫米直徑的固定孔,配合密封圈使用螺栓將其固定在主體或法蘭盤上完成高氣密性密封,每個轉接盤出廠前都做了3Mpa以上的氮?dú)饽蛪簻y試,帶有相應的測試報告。單個貫通盤可選擇4~8個光通道,每個通道帶有一個獨立的光學貫通結構——貫通器,貫通器內含光學插針、石英玻璃光纖及光接口,所有組件使用高溫環氧膠永久精密地固定在一起,最后使用專用螺紋膠將帶有NPT螺紋的貫通器固定在轉接盤上。
整個組件結構合理,集成度高,機械性能優異且耐化學腐蝕,幾乎適用于所有場景的光信號密閉貫通。典型應用場景是油浸變壓器繞組熱點光纖溫度在線監測,用以油腔內外的光信號密封貫通,經典的結構設計已在此場景使用驗證了30年以上。
環境溫度范圍 | -40℃~200℃ |
耐壓 | >3Mpa |
材質 | 304不銹鋼 |
光纖連接器類型 | ST |
光纖類型 | 300um模場 |
通道數 | 4~8 |
固定孔尺寸 | 8*?11mm |
外形尺寸 | ?254mm*51.3mm |
密封圈材質 | 氟材料 |
密封圈線徑 | 4.0mm |
配件 | 貫通器主體*1,4.0mm密封圈*1,M10不銹鋼螺栓*8 |

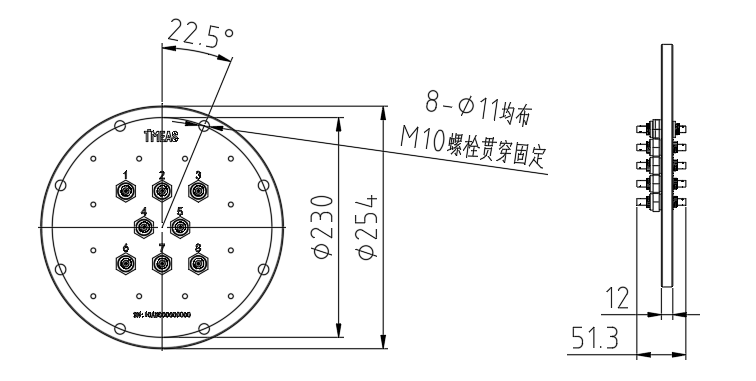

外形結構

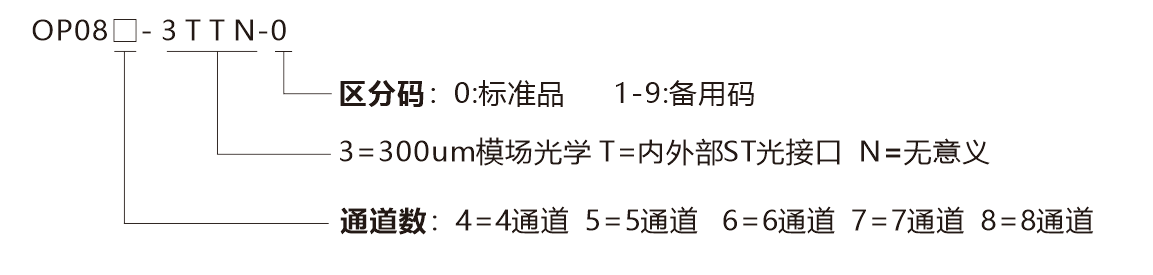

選型說明
● 高壓油浸變壓器內部熱點溫度在線檢測。
● GIS設備內部熱點溫度監測。
● 氣體絕緣式高壓開關內部熱點溫度監測。
